飞利浦MX550监护仪移除通信板

做飞利浦MX系列监护仪维修的工程师，大概率都碰过SRR无线通讯故障。MX550作为手术室、ICU 高频机型，短距无线模块SRR板异常，常会出现遥测失联、设备配对失败、网络报错等问题。不少新手拆机时容易排线扯断、卡扣硬撬损坏壳体，今天带来完整规范移除SRR板实操流程，从断电防静电到排线分离、板件取出一步讲透，规避拆机踩坑。

移除短程无线电板(MX550)：

1.分离前后壳。

2.从显示板上断开短程无线电连接器。

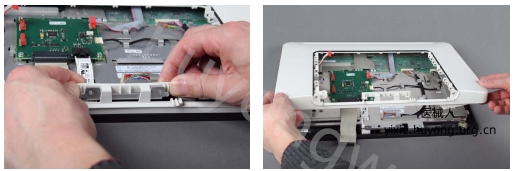

3.从固定显示外壳框架的两个夹具上拆下螺丝。

4.通过向上推来释放两个夹具。

5.通过向前推动将框架底部的锁扣释放，然后抬起框架。

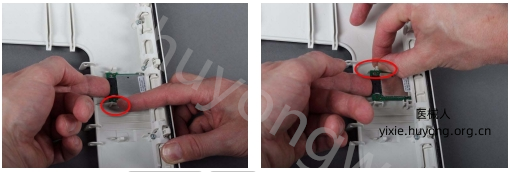

6.断开短距离无线电板的电缆。短距离无线电板位于显示框架内。

7.通过将卡扣从电路板上推开并释放下方的电路板，来解除依次排列的SRR电路板之间的锁扣。

8.拉出SRR板。

9.按照上述步骤的逆序重新组装监护仪。

注意：在更换短距离无线电板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。
