飞利浦MX450/MX500监护仪移除警报指示灯板

ICU、病房高频在用的飞利浦MX450/MX500监护仪，警报指示灯板堪称整机故障高发小件。设备长期 24 小时不间断值守，内部排线氧化、LED灯珠老化、线路虚焊，常会出现报警灯不亮、常亮、声光提示失效等问题，直接干扰临床医护快速识别危重预警。不少医工新手拆机时容易扯断排线、漏拆固定螺丝，造成二次损坏。今天给大家拆解标准化移除警报指示灯板完整实操流程，避开拆机误区，新手也能一次顺利拆装更换。

该灯板为MX450、MX500监护仪通用原厂配套组件，是整机声光报警系统核心载体，集成分级彩色警示 LED、电源状态指示灯、光线感应元件与操作按键电路。搭载红、黄双色分级报警灯，红色提示危急生命体征告警，黄色预警参数轻度异常，搭配报警关闭、待机、交直流供电状态灯，远距离即可快速识别设备与患者状态。板载一体化静音、消报警按键触点，联动主机主板传输告警信号，光线传感器同步适配屏幕自动调光。原厂线路布局稳定，适配病房、转运多场景；常见故障为灯珠衰减、按键失灵、线路断路，更换后可完整恢复分级视觉告警功能，保障医护快速捕捉危重信号，是监护设备维修高频替换配件。

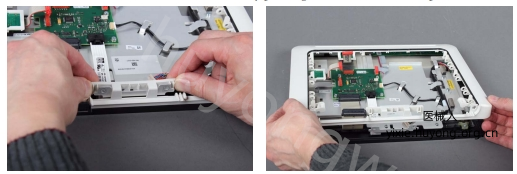

移除报警LED板(MX450/MX500)：

1.分离前后壳。

2.如果已安装通信板，请断开显示板上的通信板连接器。

3.从固定显示外壳框架的两个夹具上拆下螺丝。

4.通过向上推压来释放两个夹具。

5.通过向前推动将框架底部的锁扣释放，然后抬起框架。

6.断开报警LED连接器与面板适配板的连接。

7.从报警LED板上拆下两颗螺丝。

8.移除报警LED板。

以上是飞利浦MX450/MX500监护仪移除警报指示灯板图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
