飞利浦MX550监护仪移除警报指示灯板

ICU、急诊高频在用的飞利浦IntelliVue MX550监护仪，警报指示灯板是整机报警提示的核心部件，常年受消毒液、病房粉尘、频繁声光触发损耗，极易出现指示灯不亮、频闪、无分级报警提示等故障。不少工程师拆解时容易扯断排线、掰断壳体卡扣，今天完整拆解教学，手把手分享MX550警报指示灯板规范移除流程，规避拆机踩坑，降低维修损耗成本。

该灯板为MX550整机声光报警核心组件，集成分级LED警示灯、状态传感与信号驱动电路，区分红、黄双色报警提示：红灯闪烁代表危及生命高危报警，黄灯提示参数超限或设备故障，另设报警关闭、电源待机指示灯。

板载环境光感应元件，可自动适配手术室、病房明暗环境，同步联动蜂鸣器输出分级警报音。适配 ICU、手术室床旁监护设备，为维修替换原厂配件，焊点稳定、灯珠耐用，故障多表现为无灯光、常亮、报警不闪烁，更换后可完整恢复设备预警功能。

移除报警LED板(MX550)：

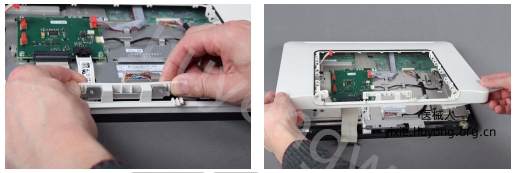

1.分离前后壳。

2.如果安装了通信板，请断开显示板上的通信板连接器。

3.从固定显示外壳框架的两个夹具上拆下螺丝。

4.通过向上推压来释放两个夹具。

5.通过向前推动将框架底部的卡扣释放，然后抬起框架。

6.断开报警LED连接器与显示板的连接。

7.从报警LED板上移除两颗螺丝。

8.移除报警LED板。
