飞利浦MX500 MX450监护仪移除通信板

监护仪与中央监护系统数据互通，全靠内置通信板支撑。临床经常遇到 MX450、MX500设备离线、波形上传失败、报警信息不同步问题，维修第一步就要完整拆下通信板检测。不少工程师拆解时操作不当造成二次故障，耽误科室正常监护使用。本文详解安全规范移除通信板全过程，标注机型专属拆卸要点，降低拆机损耗，提升维保效率，保障病房监护设备稳定运行。

该通信板为两款监护仪专用核心通讯组件，统一负责整机内外数据交互传输，集成网口、串口、无线、USB、呼叫接口多路通讯通道，适配病房信息化场景。板卡隔离电路达标医疗绝缘标准，保障心电、血氧、血压等患者生理数据稳定上传中央监护站与医院 EMR 电子病历系统，兼容 IntelliBridge 外接设备协议，可对接呼吸机、麻醉机等床旁器械采集参数。支持有线局域网与无线 802.11 传输，搭载护士呼叫信号传输端口，实现异常告警联动推送。模块化插拔设计，拆装维修便捷，常见故障多表现为断网、数据丢失、外设无法识别，更换后可快速恢复整机通讯功能，是 ICU、病房监护设备运维常备替换配件，通用性强、适配稳定。

移除通信板(MX450/MX500)：

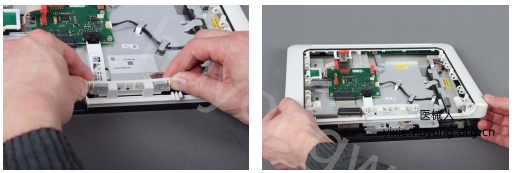

1.分离前后壳。

2.从显示板上断开通信连接器。

3.从固定显示外壳框架的两个夹具上拆下螺丝。

4.通过向上推来释放两个夹具。

5.通过向前推动将框架底部的锁扣释放，然后抬起框架。

6.通信板位于显示器框架内。请断开短程无线电板之间的连接线，按下框架内固定板件的闩锁，然后取出板件。

7.按照上述步骤的逆序重新组装显示器。

注意：在更换通信板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。

以上是飞利浦MX500 MX450监护仪移除通信板图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
