飞利浦MX450/MX500监护仪移除显示板

医院 ICU、病房大量在用的飞利浦MX450、MX500监护仪，常会遇到黑屏、花屏、触控失灵故障，多数检修都需要完整拆除显示板排查背光、驱动与排线。这款机型显示板集成度高，卡扣与排线点位隐蔽，操作稍有不慎极易扯断线缆、静电损坏屏幕模组。今天给大家带来标准化移除操作教程，理清拆机先后顺序、防静电要点与线缆标记技巧，规避维修二次损坏，方便医工日常检修、更换屏幕配件时直接参考。

显示板是两款监护仪核心人机交互组件，集成12英寸触控显示屏、背光驱动、感光传感与触控控制电路，承担生理数据可视化与操作输入双重功能。它接收主板采集的心电、血氧、血压、呼吸等信号，同步输出多道波形、数值、趋势曲线，分层展示报警提示、患者档案与临床计算数据，支持成人、小儿、新生儿模式界面切换。自带环境光感应模块，可自动调节屏幕亮度，兼顾日间强光、夜间暗光观测需求，减少光线干扰患者休息。板载触控识别电路，医护可直接触屏完成测压启停、报警消音、参数设置、波形冻结等操作。同时反馈设备故障代码，是故障排查关键载体，一旦损坏会出现黑屏、花屏、触控失灵、背光不亮等问题，直接中断床边生命体征监测工作。

移除显示板(MX450/MX500)：

1.分离前后壳。

2.断开显示板上的所有电缆(电缆数量取决于已安装的选项)。

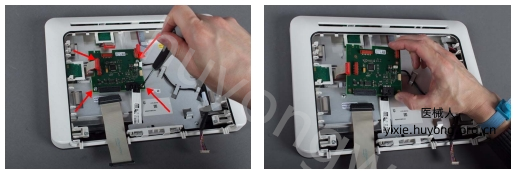

3.从显示板上拆下四颗螺丝，并移除该板。

4.按照与上述步骤相反的顺序重新组装监护仪。在将线缆重新连接到显示板上时，请确保主板线缆已与标有“显示侧”的连接器相连，并连接到显示板上，具体如下图所示。

注意：在更换显示板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。
