飞利浦MX550监护仪移除显示板

飞利浦MX550作为临床高频转运监护仪，屏幕黑屏、花屏、触控失灵大多指向显示板故障。很多同行拆解时容易扯断屏线、撬碎前壳卡扣，今天分享一套规范、零损伤的显示板完整移除流程，从断电防静电到排线分离一步步讲透，设备科工程师、第三方维保师傅建议收藏备用。

MX550配套15寸触控显示板是整机人机交互核心，负责实时转化主板采集的心电、血氧、血压等生命体征信号，以彩色波形、数值、趋势曲线同步展示，最多可同时呈现六路波形与十二导联心电画面，支持自定义多套临床界面布局。板载环境光感应模块，可自动调节背光亮度，适配手术室、ICU 明暗场景，保障全天候清晰读数。集成触控驱动电路，依托屏幕快捷按键完成参数设置、报警查看、病历调取等操作；同步输出声光报警提示，直观区分各级异常预警。同时承载患者趋势数据、血气计算、事件回放等可视化功能，是医护读取病情、操作设备的唯一窗口，显示板故障会直接造成无图像、触控失灵、波形缺失，整机丧失监护使用功能。

移除面板适配器板(MX550)：

1.分离前后壳。

2.断开显示板上的所有电缆(电缆数量取决于已安装的选项)。

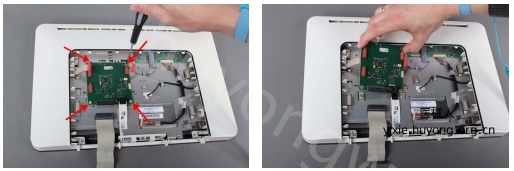

3 从显示板上拆下四颗螺丝，并移除该板。

4.按照与上述步骤相反的顺序重新组装监护仪。在将线缆重新连接到显示板上时，务必确保主板线缆与标记为“显示侧”的连接器相连，并连接到显示板上，如下图所示。

注意：在更换显示板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。
