飞利浦MX400监护仪拆卸显示板

飞利浦MX400作为临床高频使用的便携监护仪，屏幕花屏、黑屏、触控失灵是设备维修的常见故障。很多维修师傅拆机时，常因找不到隐藏螺丝、硬撬外壳、误折脆弱排线，导致屏幕报废、外壳开裂、接口损坏，徒增维修成本。今天给大家带来

飞利浦MX400监护仪显示板标准拆卸教程

，全程遵循医用设备维修规范，从断电防静电准备、螺丝定位、外壳拆解，到ZIF排线插拔、屏幕分离，一步步规避拆机误区，零基础也能安全完成拆解维修，高效解决屏幕故障问题。

飞利浦MX400监护仪9寸触控显示板是整机核心人机交互组件，承担生理数据可视化与操作控制双重职能。硬件接收主机主板传输的心电、血压、血氧、呼吸等实时参数，同步输出波形曲线、数值、趋势图表与报警提示，医护可直观掌握患者生命体征变化。自带感光模块，能依据病房光照自动调节背光亮度，兼顾昼夜、新生儿病房使用需求。集成触控感应层，无需外设即可完成参数设置、报警阈值修改、界面切换、历史趋势调取等全部操作。同时传递设备故障、导联脱落等预警信息，完整衔接检测模块与医护人员。显示板故障会直接造成无画面、花屏、触控失灵，中断监护工作，是保障床旁、转运监护稳定运行的关键部件。

拆卸面板适配器板(MX400)：

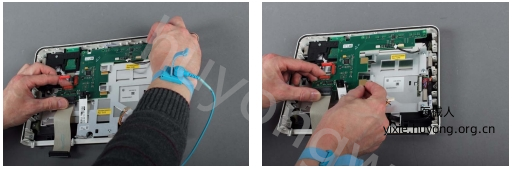

1.分离前后壳。

2.断开显示板上的所有电缆(电缆数量取决于已安装的选项)。

3.从显示板上拆下三颗螺丝。

将显示板向您方向滑动，使其从卡扣中释放，并抬起取出第4块板。

5.按相反的顺序执行上述步骤，以重新组装监护仪。在将线缆重新连接到显示板上时，务必确保主板线缆与标记为“显示侧”的连接器相连，并连接到显示板上，如下图所示。

注意：在更换显示板时，监护仪必须重新载入(硬件)序列号。完成此操作需使用支持工具Mark2。详情请参阅《支持工具使用说明》。
