飞利浦MX400 MX450监护仪移除打印板

维修飞利浦MX400、MX450监护仪，遇到打印不出波形、频繁报打印故障时，通常需要拆机拆卸打印板。作为内置记录仪核心控制组件，打印板承担生理数据信号转换与打印驱动任务，也是检修打印故障的关键部件。今天带大家了解MX400/MX450监护仪打印板，看清它在临床病案记录中发挥的重要作用。

飞利浦MX400、MX450监护仪打印板是内置记录仪核心控制板卡，负责接收主板传输的心电波形、生命体征数据，驱动热敏打印机构输出纸质报告，满足临床实时记录、急救病案留存需求。板卡集成信号处理、电机驱动与纸张检测电路，依靠排线与主控单元稳定通讯。长期使用易出现电路受潮腐蚀、元件老化、通讯异常，表现为无法打印、打印断线、误报缺纸、打印机构无动作等故障。损坏后将丧失本地波形打印功能，影响诊疗资料留存。更换完好打印板，能够快速恢复监护仪打印功能，保障科室日常监护记录工作正常开展。

拆卸记录板(MX400/450)：

1.分离监护仪的前后壳。

2.移除打印机。

3.拆卸后壳。

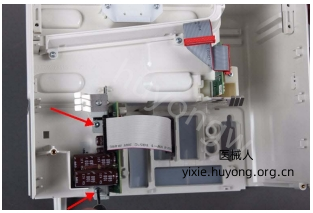

4.拆下固定打印板组件的两颗螺丝。

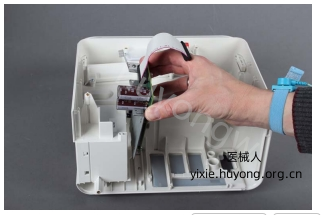

5 拉出打印板组件。

以上是飞利浦MX400 MX450监护仪移除打印板图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
