飞利浦MX450移除后壳

拆解飞利浦MX450监护仪，第一步往往就是拆卸后壳。作为整机外部防护与结构载体，后壳看似只是外壳，却暗藏诸多设计巧思。打开后壳，才能直观接触内部电源、主板、接线端口等组件，也是故障检修、配件更换的必经操作。今天带大家认识MX450监护仪后壳，看懂它在整机里承担的关键作用。

飞利浦MX450监护仪后壳采用医用级高强度工程塑料打造，兼具耐擦洗、抗冲击特性，适配病房、转运等多种临床场景。壳体集成外置接口区、散热风道、壁挂安装位与一体式手柄基座，既起到防尘防溅、隔绝外力，保护内部电路板与电池组件的作用，同时规整各类通讯、电源接口布局。内部加强筋结构保障整机结构稳定性，精密卡扣与螺丝点位实现可靠密封。长期使用易出现卡扣断裂、外壳碎裂、老化发黄等问题，损坏后防护能力下降，易引发内部元件受潮积灰，及时更换完好后壳，是维持监护仪稳定运行、满足院感维护标准的重要一环。

拆卸后壳体：

1.分离监护仪的前后壳。

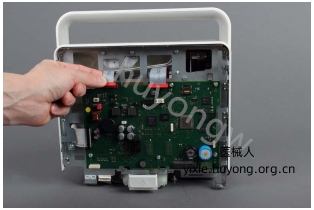

2.断开主板上的所有电缆。

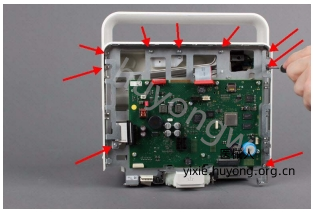

3.从金属机箱上拆下九颗螺丝。

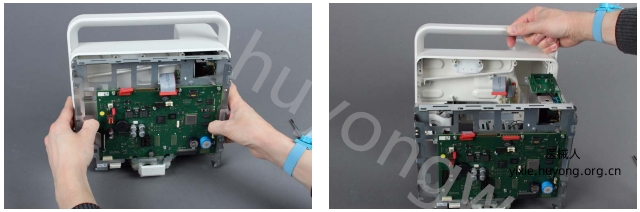

4.将机箱从后壳中拉出。

以上是飞利浦MX450移除后壳图解，若想要《Philips IntelliVue MX400, MX450, MX500, MX550  Monitor - Service manual (1).pdf》，扫描下方二维码添加客服微信获取。
