更换飞利浦FM20胎监仪打印机抽屉组件图解

医疗设备日常维护至关重要！宝子们，飞利浦FM20胎监仪作为产科常用设备，打印机抽屉组件使用久了难免出现卡顿、损坏等问题。别发愁！今天就用超详细图解，手把手教你如何轻松更换，让设备恢复顺畅，赶紧码住学起来！

飞利浦 FM20 胎监仪打印机抽屉组件是该设备的重要部分，主要用于放置打印纸等耗材 。其设计简洁实用，从结构上看，包含纸抽屉盖、橡胶滚轮（配备轴承、连杆、小齿轮）、压纸卷筒支架、底盘导轨、杠杆挡块以及锁扣等部件 。

打印机盖能有效防尘，保护内部耗材不受污染，保持纸张的清洁度，确保打印记录的清晰 。橡胶滚轮在进纸过程中发挥关键作用，其良好的摩擦力可精准控制纸张输送速度，保证记录纸平稳、匀速地进入打印区域，避免卡纸或纸张歪斜等问题 。压纸卷筒支架稳定地支撑卷筒纸，使纸张在抽取和打印时受力均匀 。底盘导轨引导抽屉顺滑地开合，降低操作阻力，医护人员能轻松完成取放纸动作 。杠杆挡块和锁扣则保障抽屉关闭时紧密贴合，防止意外弹出，维持设备整体的紧凑性与稳定性 。

在日常使用中，若抽屉组件出现故障，如滚轮磨损导致进纸不畅，或锁扣损坏无法正常关闭抽屉，会影响胎监仪记录功能的正常运作。定期对抽屉组件进行清洁和检查，如清理滚轮上的纸屑灰尘、查看导轨是否有异物卡顿，能延长其使用寿命，保障 FM20 胎监仪持续稳定地为产科医疗监测服务 。

以下是更换飞利浦FM20胎监仪打印机抽屉组件图解：

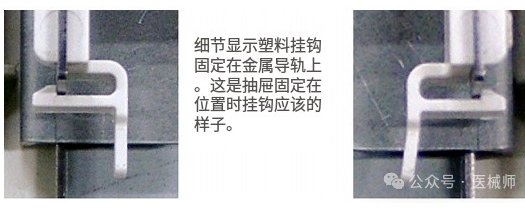

在更换打印机抽屉组件之前，注意当打印机抽屉固定到位时显示塑料挂钩位置的细节。

1、将抽屉滑入顶盖上的抽屉凹槽，并检查它是否正确位于导轨上。

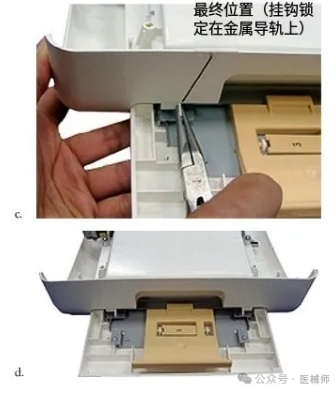

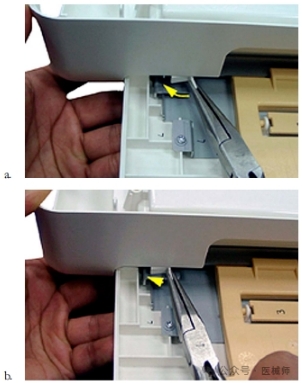

2 、将两个塑料挂钩固定在金属导轨上，以固定抽屉的位置。你会发现使用长鼻钳将挂钩移动到正确位置会更容易，如下图所示。

希望今天分享的飞利浦FM20胎监仪抽屉组件更换图解，能实实在在帮到大家。要是更换时遇到螺丝拧不动、组件卡壳这类状况，别自己瞎捣鼓，赶紧在评论区留言，咱们一起想办法。要是大伙还想了解FM20胎监仪其他部件的维护窍门，或者有其他品牌医疗设备相关问题，都能提，后续咱安排！
