飞利浦C3监护仪拆卸后壳

在监护仪维修实操里，拆解后壳是电源检修、主板排查、内部除尘的入门必做工序。飞利浦C3便携监护仪临床使用率高，磕碰、积灰、电源故障频发，很多维修新手拆解后壳极易扯断内置排线、拧花固定螺丝，造成二次故障。今天聚焦飞利浦C3监护仪后壳结构解析与规范拆解要点，理清外壳设计逻辑，让拆机检修、外壳更换、整机保养少走弯路。

飞利浦C3监护仪后壳采用高强度医用工程塑料一体成型打造，集成提手、电池仓、电源接口、心电血氧等全部外接端口，同时预留散热格栅保障主机长时间运行散热。整机依靠上下共四颗梅花螺丝 + 侧边卡扣完成闭合固定，内部预留排线过线槽，衔接前壳操作面板与主控板。后壳不仅承担整机防护、接口集成作用，也是电池模组、电源板的承载基座，长期病房移动转运容易出现边角开裂、卡扣断裂、接口基座松动问题。拆解必须整机断电卸除电池，沿缝隙轻柔分离壳体，严禁硬掰拉扯壳体连接线束，检修完成复位时对角均匀锁紧螺丝，避免壳体形变密封失效，提升设备使用稳定性。

拆卸后壳:

1.确认电池已移除。

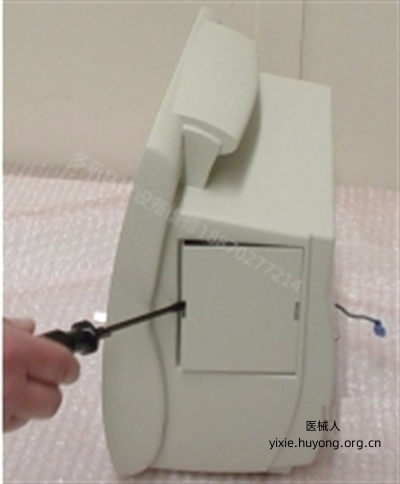

2.确认打印机是否已被移除。若未安装记录器，请使用扁头螺丝刀松开记录器门(参见下方示意图)。

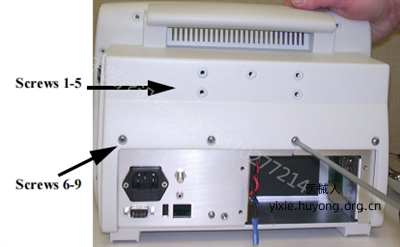

3.使用螺丝刀拆下固定后盖的9颗螺丝。

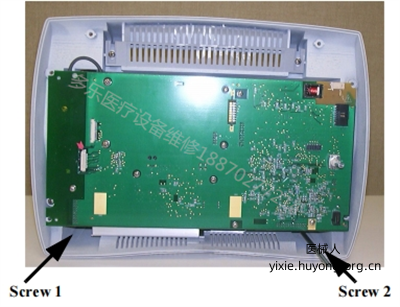

4.拆下后盖底部两个角落的螺丝。

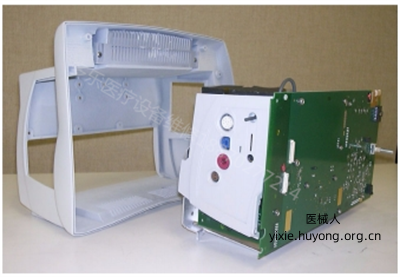

5.轻轻将底盘从后壳中滑出。

以上是飞利浦C3监护仪拆卸后壳图解，若想要《Philips_C3_-_Service_manual.pdf》，扫描下方二维码添加客服微信获取。
