飞利浦C3监护仪移除主板组件

飞利浦C3监护仪多参数测量异常、气泵报错、血氧无波形、二氧化碳检测失灵，大多根源集中在整机核心主板集成模组。这款机型主板高度模块化集成，CO2 检测板、血氧板、无创血压气泵、患者信号 IO 接口板全部依托主控主板组合装配，维修时单独更换板块不如整体拆卸主板组件排查效率更高。很多师傅拆分模块时顺序错乱，插拔接口硬拽导致针脚弯折损坏，本期讲解飞利浦C3监护仪主板组件规范拆卸流程与各子板块功能区分，精准定位故障点位。

飞利浦C3监护仪主板为一体化承载基板，集中搭载 CO2 检测板、SpO2 血氧采集板、NBP 充气泵与患者监测 IO 模块，是设备生命体征数据运算、信号传输、气路驱动的核心中枢。主板通过多组排线分别对接显示屏、电源、外壳接口端，各功能子板采用插槽式固定，便于单独故障置换。NBP 泵固定于主板侧边负责袖带充放气，IO 模块整合全部患者导联外接信号端口，CO2 与血氧板独立处理对应气体、脉搏信号。长期临床使用易出现主板接口氧化、气泵老化、子板接触不良，整体拆除主板可一次性完成线路清洁、模块检测与配件更换，检修后按标识插接线路，规避插线错位引发主板短路烧毁。

移除主板组件：

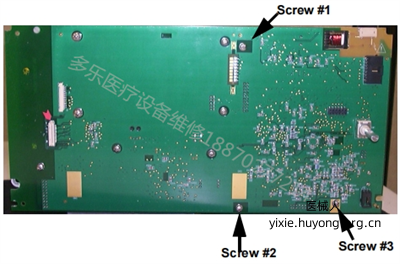

1.通过松开以下3颗螺丝来拆卸主板组件。

2.轻轻将模块拉向自己。

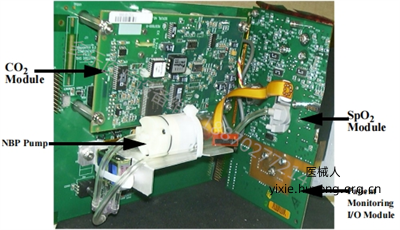

3.在移除主板组件后，您应能看到CO2、SpO2、NBP泵以及患者监测IO模块。

以上是飞利浦C3监护仪移除主板组件图解，若想要《Philips_C3_-_Service_manual.pdf》，扫描下方二维码添加客服微信获取。
