飞利浦C3监护仪移除电源板

监护仪不开机、反复重启、屏幕闪烁、电池充不进电，很多故障根源都指向电源板。飞利浦C3监护仪遇到供电异常，排除外接适配器、电池故障后，就需要对电源板进行拆卸检测。本期实操讲解C3监护仪电源板的移除步骤，帮助设备维保人员快速排查供电故障，完成检修或配件更换。

飞利浦C3监护仪电源板是整机供电核心单元，将外接交流输入转换为多路稳定直流电压，为主板、显示模块、NBP 泵、血氧模块以及电池充放电回路提供电力支持。板子集成过压、过流、短路保护电路，兼顾市电供电与电池供电切换管理，保障设备临床运行稳定。典型故障现象为设备无法开机、频繁重启、屏幕忽明忽暗、电池无法充电、保险丝熔断。电容老化、元器件损坏是常见诱因，会造成整机无输出。拆卸更换时需要留意多组供电排线与接插件，避免插错、虚接，拆装完成后需要测量各路输出电压，确认设备各项功能恢复正常再投入临床使用。

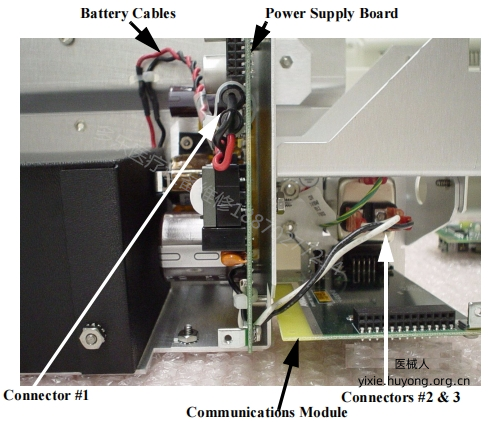

移除电源模块

1.使用针嘴钳拔下三个连接器。

2.拆下连接电源与后壳的两颗螺丝。

3.拆下后盖板侧面和底部的螺丝。

4.剪断固定电池电缆的绑带。

5.使用5/16螺母驱动器将电源从后板上松开。

6.将电源模块从后壳上拉出。

以上是飞利浦C3监护仪移除电源模块图解，若想要《Philips_C3_-_Service_manual.pdf》，扫描下方二维码添加客服微信获取。
