迈瑞N22监护仪分离显示屏和主机

迈瑞BeneVision N22监护仪采用主机、显示屏可分离式模块化设计，维修更换屏幕、检修显示接口板时，第一步就要完成显示屏与主机的分离操作。很多工程师初次拆解容易扯断视频信号线、电源线，造成二次损坏。今天就带大家实操，讲解N22监护仪显示屏与主机分离的拆解要点，理清排线接口，避开拆机踩坑点。

迈瑞BeneVision N22监护仪主机搭配22英寸医用触控显示屏，是重症、手术室使用的高端模块化监护核心组件。显示屏支持横竖屏旋转切换，广视角电容触控，可清晰呈现多道生理波形与患者参数，显示效果稳定，便于临床快速读取数据。主机采用无风扇紧凑型模块化结构，集成多参数模块插槽，负责信号采集、数据运算、报警处理与数据存储，可搭载心电、血氧、无创血压、麻醉气体等各类检测模块，支持外接通信组网，对接医院信息系统。屏幕与主机可组合使用，也可分离安装，适配吊塔、推车等多种安装方式，二者配合保障监护仪持续稳定输出精准临床监测信息，是整机正常工作的关键硬件总成。

拆卸显示屏和主机(主机与显示屏一体化安装)：

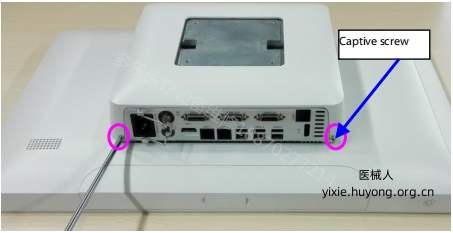

如图所示，将显示屏水平放置在桌面上，松开两个M3固定螺丝，然后抬起主机外壳将其取出。

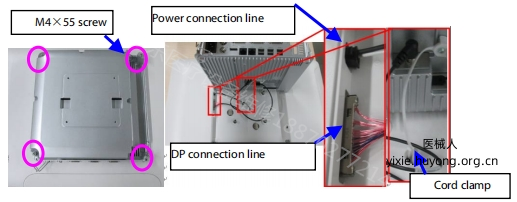

如图所示，松开以卸下4个M4X55螺丝，然后缓慢抬起主机单元，拔下DP连接线缆、电源连接线缆和线缆夹，并将主机单元与显示屏分离。

以上是迈瑞N22监护仪分离显示屏和主机图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
