迈瑞N22监护仪移除提手和编码器

迈瑞N22监护仪维修中，更换按键板、前壳、编码器总成，必须先拆除机身提手与旋钮编码器。该机型提手卡扣隐蔽、编码器排线脆弱，很多维修师傅容易撬裂外壳、扯断排线、滑丝留痕。本期带来标准拆机流程，详解N22提手拆卸、编码器拔插与拆解要点，规避常见维修翻车问题。

迈瑞BeneVision N22监护仪提手与编码器是整机人机交互与转运的重要组件。适配横竖屏旋转结构的一体化提手，兼顾设备搬运、移动转运功能，方便医护在手术室、ICU 之间转移监护仪，结构坚固，耐反复受力，适配吊塔、推车多种安装形态，便于整机拆装维护。编码器为旋转飞梭操控部件，配合触摸屏实现双重操作，用于菜单切换、参数调节、波形缩放、确认选择，提升临床操作效率。长期使用易出现旋钮跳数、调节失灵等故障，属于高频维修配件。二者分别保障设备移动便利性与操作流畅度，是监护仪稳定临床使用不可或缺的硬件总成。

拆卸提手/编码器(可选编码器)：

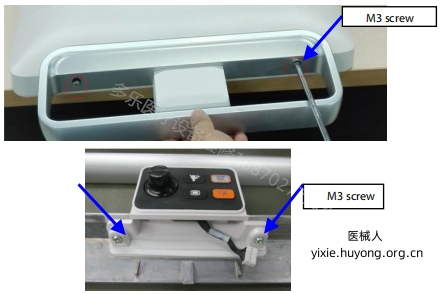

如图所示，松开两颗固定螺丝，拔掉编码器连接线，取出提手组件;松开并卸下带有垫片的M3X6十字凹槽盘头螺丝，并取出编码器组件。

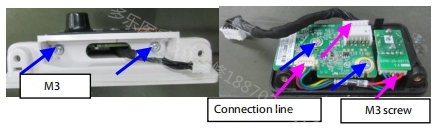

如图所示，松开并取下带有垫片的2个M3X6十字凹槽盘头螺丝，并取出键盘板组件;接着，拔掉连接线，松开并取下带有垫片的十字凹槽盘头螺丝，取出编码器组件。

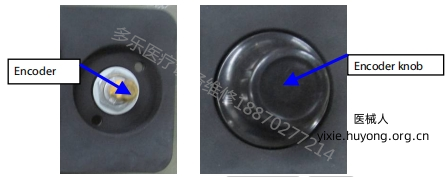

如图所示，使用工具将编码器旋钮从小孔中推出，用一对尖嘴钳松开编码器螺母，并取出编码器。
