迈瑞N19监护仪拆卸主机接口转接板

在迈瑞BeneVision N19监护仪的维修工作中，主机接口转接板是设备外接设备、供电通讯、数据传输的核心枢纽，也是故障高发、损耗高频的关键部件。接口松动、引脚氧化、板体损坏等问题，常会导致设备外接异常、参数传输失败、供电故障等各类设备报错。很多医护设备维修同仁在拆卸这块转接板时，极易因不熟悉机身结构、螺丝规格、排线布局，出现卡扣断裂、接口针脚弯折、排线扯损等失误。今天就给大家带来迈瑞N19监护仪主机接口转接板标准化拆卸教程，全程细节拆解、避坑要点全覆盖，新手也能规范操作，高效完成维修作业。

迈瑞N19监护仪主机接口转接板是整机后端信号交互的核心配件，承担主机内部主板与外部各类接口之间的信号中转传输工作。集成网口、视频、通讯、外设等多路信号转接线路，保障外接显示器、外设模块、网络通讯、数据下载等功能稳定运行。

设备长期插拔线材、老化磕碰极易造成转接板接口虚焊、接触不良、信号中断，引发外接屏幕无输出、网络不通、外设识别失败等故障。维修替换时需核对板件版本，保证信号定义完全匹配，安装注意排线插接到位。该配件多用于ICU、手术室在用N19监护仪故障维修更换，修复后可恢复整机全部外接接口功能，让监护仪重新稳定输出患者监测数据。

拆卸主机外壳/主机接口适配板(主机与显示器分离安装)：

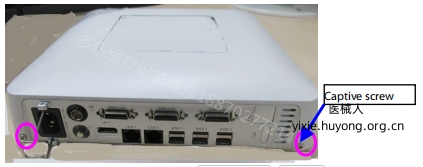

如图所示，将监护仪水平放置在桌面上，松开两个M3固定螺丝，然后抬起主机外壳将其取出。

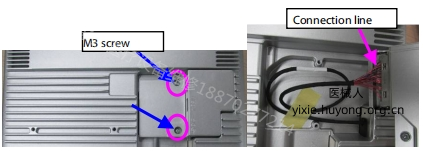

如图所示，将监护仪置于桌面上并使其倒置，松开并卸下两颗M3X6十字凹槽盘头螺钉(带垫圈)，断开连接线，并取出盖板以进行主单元分离式安装适配器的拆卸。

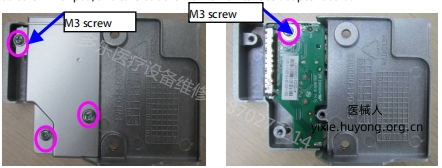

如图所示，松开并移除带有垫圈的3个M3X6十字槽内六角螺钉，并取下主单元的适配器板盖;松开并移除带有垫圈的1个M3X6十字型槽内六角螺钉，同时取出主单元接口适配器板。

以上是迈瑞N19监护仪拆卸主机接口转接板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
