迈瑞N19监护仪移除开关按键板

在临床监护设备运维工作中，迈瑞BeneVision N19监护仪作为科室常用主力设备，开关按键板老化、按键失灵、接触不良是高频故障问题，直接影响设备操作与临床监护工作开展。不少维修新人实操拆卸时，常因线缆误拔、螺丝拆装不当、忽略接地细节，造成面板损坏、线路故障等二次问题。今天我们聚焦迈瑞N19监护仪开关按键板标准移除流程，结合原厂维修规范，拆解标准化拆卸步骤、标注关键注意事项，手把手教大家规范完成拆机操作，高效解决按键板故障问题，保障设备稳定运行。

迈瑞N19监护仪开关按键板是BeneVision N19机型的开关机信号控制小板，同型号兼容 N22、M19、M22 监护设备。板卡搭载电源按键与状态指示灯，通过排线对接主控板，完成开机、长按关机信号传输，同时反馈交直流供电、电池充放电状态指示灯信号。临床长期使用后，容易出现按键氧化、接触不良，表现为按开机无反应、开机卡顿、指示灯不亮等故障，是该系列监护仪的常见易损配件。板卡体积小巧，拆装便捷，故障时直接更换即可快速恢复整机开关机功能，广泛应用于医院设备维修、配件替换，保障监护设备稳定启停运行。

移除开关按键板：

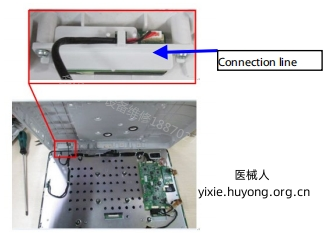

如图所示，拔下开关按键板的连接线。

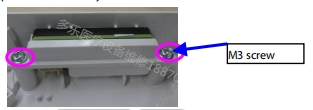

如图所示，松开并移除两个带垫片的M3X6十字沉头盘头螺丝，并取出开关按键板组件。

以上是迈瑞N19监护仪移除开关按键板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
