迈瑞N22监护仪移除显示板和触摸板

迈瑞BeneVision N22监护仪作为临床常用的生命体征监护设备，长期高频使用后，极易出现触控失灵、显示花屏、屏幕老化等故障，而显示板与触摸板的拆卸更换，是设备维保、故障维修的核心基础操作。该机型屏幕组件排线精密、螺丝规格统一、卡扣布局紧凑，非规范拆解极易造成排线断裂、屏幕碎裂、部件卡扣损坏等二次故障。本期推文为大家带来迈瑞N22监护仪显示板、触摸板标准化拆卸流程，全程贴合官方维修规范，细化拆机细节、静电防护要点和螺丝拆装标准，帮助医工维保人员规范操作、规避风险，高效完成设备检修与配件更换工作。

迈瑞BeneVision N22监护仪22英寸显示板与电容触摸板，是整机人机交互核心部件。显示板负责输出生命体征波形、参数数值、报警信息，画面清晰，支持横竖屏切换，适配手术室、ICU高强度临床使用，常见故障有黑屏、花屏、亮度异常等。触摸板为电容触控，支持多点手势操作，医护可直接点击、滑动完成参数设置、界面切换。二者通过排线对接主板，屏幕外受力、老化容易引发触摸失灵、局部无反应、跳点漂移等问题。维修替换需做好防静电，保证排线插接牢靠，更换后进行触控校准，保障监护仪操作流畅稳定，是临床设备维保中高频更换配件。

拆卸显示屏接口板/触摸板：

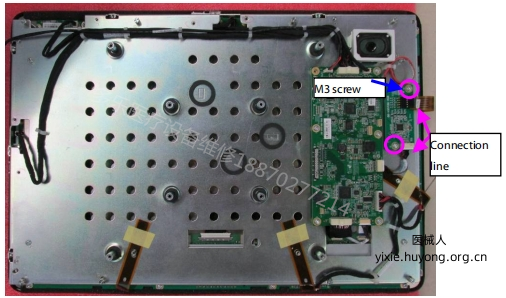

如图所示，松开并移除六个带垫片的M3X6十字沉头螺钉，拔下连接线，并取出显示接口板。

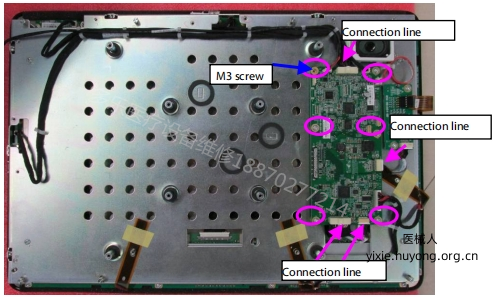

如图所示，拔下触摸屏线缆，松开并移除带有垫片的两个M3X6十字沉头盘头螺丝，并取出触摸屏面板。

以上是迈瑞N22监护仪移除显示板和触摸板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
