迈瑞N19监护仪显示屏接口转接板

ICU高频使用的迈瑞N19监护仪，屏幕花屏、外接副屏无输出，很多时候不是主板和屏幕本体损坏，而是容易被忽略的显示接口转接板出现故障。这块小小的板卡承担图像信号中转，一旦损坏设备直接显示异常。今天我们就聊聊迈瑞N19监护仪显示接口转接板，了解这个容易被维修师傅忽视的关键配件。

迈瑞N19监护仪显示接口转接板，是整机图像信号传输的关键中转板件，适配BeneVision N19重症监护设备，负责主机主板与屏幕、外接副屏之间的图像信号转换传输。设备出现屏幕闪屏、花屏、黑屏、外接副显示器无画面输出等故障，大多和该板卡故障相关。长期临床环境下，高温、震动、接口氧化，极易造成板卡接口虚焊、信号通路损坏。该板卡集成信号处理电路与插接接口，维修中可直接替换，无需改动主板，快速恢复监护仪显示功能，降低整机维修成本，是医院设备科、第三方医械维修常备配件，保障ICU监护设备稳定运行。

拆卸显示接口适配器板：

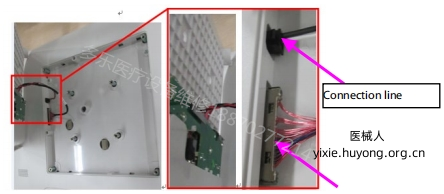

如图所示，请使用扁平头螺丝刀撬开显示屏器适配器盖板，断开电源连接线和DP连接线，并取出显示屏接口盖板。

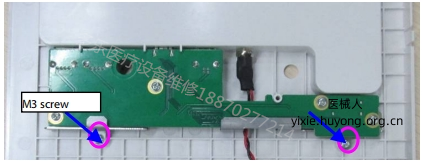

如图所示，松开并移除两个带垫片的M3X6十字沉头平头螺丝，并取出显示接口适配器板。

以上是迈瑞N19监护仪显示接口转接板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
