迈瑞N19监护仪拆卸显示屏后壳组件

在迈瑞BeneVision N19高端监护仪维修作业中，显示屏后壳组件是拆解屏幕单元的第一道关卡。很多工程师处理花屏、触摸失灵、屏幕转轴故障时，第一步就要拆卸这一外壳组件。外壳卡扣、螺丝点位、内部排线布局稍有疏忽，就容易造成壳体断裂、排线扯断。今天我们就聊聊N19监护仪显示屏后壳组件，理清它的结构定位与维修注意要点。

迈瑞N19监护仪显示屏后壳组件，为19英寸旋转触控屏幕的背部防护壳体，集成转轴固定位、散热格栅、排线走线槽、螺丝卡扣位，是屏幕模组的外部支撑保护载体。该组件承接屏幕旋转机构，保护屏线、触摸板连接线等内部线缆，隔离外界磕碰、灰尘侵入。设备磕碰、摔落极易造成壳体开裂、卡扣断裂，间接引发转轴松动、排线挤压磨损，出现屏幕时亮时灭、旋转卡顿故障。拆机时需识别全部螺丝与隐藏卡扣，不可暴力撬壳，避免壳体碎裂、屏线损伤。维修更换时要对齐转轴安装孔位，理顺内部线缆，防止装配后挤压线材，保障旋转屏幕可以正常横竖切换运行。

拆卸显示后壳组件(D19)：

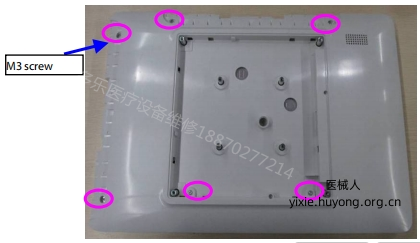

如图所示，松开并移除六个带垫片的M3X6十字沉头螺钉。

以上是迈瑞N19监护仪拆卸显示屏后壳组件图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
