迈瑞N22监护仪拆卸USB板

监护仪各类接口故障，很多时候问题就出在小小的USB板上。迈瑞N22作为临床使用频次很高的床旁监护，USB接口反复插拔、磕碰、静电冲击，极易出现识别不到U盘、接口失灵、板卡通信异常等现象。维修时需要掌握正确的拆机步骤，才能安全拆卸更换USB板，避免连带损坏主板与排线。今天我们就来讲讲迈瑞N22监护仪USB板，聊聊它的功能、常见故障点与维修注意事项。

迈瑞N22监护仪USB板，是整机外设交互的子板模块，主要承担U盘数据导出、固件升级的接口转接工作。板卡通过排线和主机主板建立通信，集成USB母座及简单信号处理电路。日常临床环境下，频繁拔插U盘容易造成接口虚焊、针脚变形、板卡短路，表现为监护仪无法识别存储设备、升级失败，严重时会干扰整机通讯。拆卸时需断电操作，小心拔除连接排线，不可暴力撬动接口。该板虽体积不大，但直接影响病历导出、程序升级功能，故障后优先排查USB板，是N22维修中很实用的检修思路。

拆卸USB板：

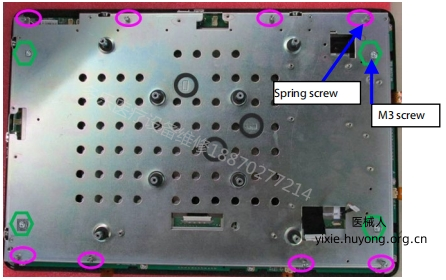

如图所示，松开并移除八个弹簧螺丝和四个带垫片的M3X6十字沉头螺钉，并取出主支架。

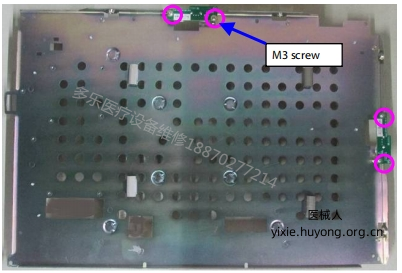

如图所示，松开并移除四个带垫片的M3X6十字沉头盘头螺丝，并取出USB板。

以上是迈瑞N22监护仪拆卸USB板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
