迈瑞N19监护仪移除显示屏

做监护维修的同行，经常会碰到迈瑞N19监护仪显示相关故障，屏幕花屏、黑屏、闪屏，很多人第一反应直接整台机器送检，其实很多问题只需要处理显示屏组件就能解决。今天就聊聊迈瑞N19监护仪显示屏，从拆机移除到部件识别，帮大家快速判断故障，少走配件更换弯路。

迈瑞N19监护仪显示屏是整机人机交互的核心部件，承担参数显示、波形输出、操作界面展示全部功能。设备运行时血氧、血压、心电等生命体征数据全部依靠这块屏幕输出，一旦屏幕出现背光不亮、画面碎裂、条纹花屏、触控失灵，设备就无法正常使用。该显示屏集成背光模组与触控组件，拆卸时需要小心排线接口，暴力拔插极易损伤排线座子，造成二次故障。维修更换优先确认屏幕本身损坏，排除主板、供电排线问题后，再执行移除更换操作，可有效避免误判配件，降低维修成本。

移除显示屏：

如图所示，将显示屏组件从触摸屏组件中取出。

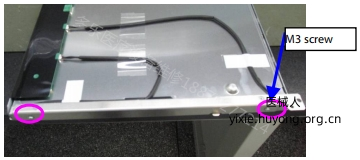

如图所示，松开并移除两侧带垫片的四个M3X6十字沉头盘头螺丝，并取出显示屏。

以上是迈瑞N22监护仪移除显示屏图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
