迈瑞N22监护仪拆卸iView组件支撑板和USB接口板

在临床设备运维工作中，迈瑞BeneVision N22监护仪凭借稳定的性能，成为科室常规监护的核心设备。设备长期高频使用后，iView组件故障、USB接口接触不良、外设连接异常等问题频发，大多需要拆解支撑板与USB接口板进行检修、更换与维护。作为设备维修的核心步骤，该组件拆卸看似简单，却极易因操作不当造成螺丝滑丝、排线损坏、主板磕碰等二次故障。今天，我们就结合官方维修规范，细致拆解迈瑞N22监护仪iView组件支撑板和USB接口板的标准拆卸流程，规避实操误区，帮助医工同行高效、安全完成设备维保工作。

迈瑞BeneVision N22监护仪iView组件支撑板与USB接口板，为iView嵌入式电脑选配件配套组件。iView组件支撑板承担iView模组机械固定、定位与结构支撑作用，通过螺丝稳固安装模组，隔离机身内部应力，保障模块装配牢靠，减少震动带来的接触故障，是iView系统稳定运行的结构基础。

USB接口板负责iView模块的USB信号转接，拓展外设接入通道，支持 U 盘升级、数据导出、外接键鼠等功能，实现 iView 系统的数据交互。两块板卡紧密配合，兼顾结构固定与信号传输，常见故障表现为接口失灵、模块识别异常，属于临床维修高频替换备件，适配 N22 同平台 N19 机型，更换时需注意排线与螺丝规范拆装。

iView组件支撑板/USB接口板(iView组件可选)：

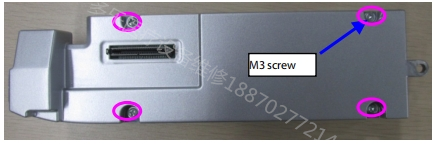

如图所示，松开并移除四个带垫片的M3X6十字沉头螺钉，并取出iView组件。

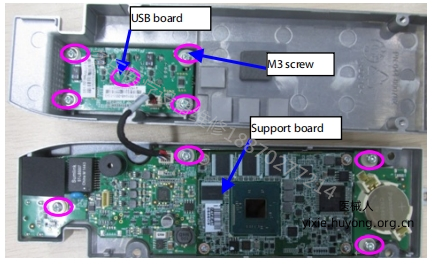

如图所示，松开并取下带有垫圈的4个M3X6十字凹槽盘头螺丝，并取出USB板；同样松开并取下带有垫圈的4个M3X6 十字凹槽盘头螺丝，并取出支撑板。

以上是迈瑞N22监护仪拆卸iView组件支撑板和USB接口板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
