迈瑞N22监护仪拆卸电源板

电源故障是迈瑞N22监护仪最常见的故障类型之一，也是设备维修的高频项目。规范拆卸电源板，是设备检修、故障排查、配件更换的基础，直接决定维修效率和设备复用率。今天分享迈瑞N22监护仪电源板标准拆卸流程，规避拆机误区，守住安全规范，高效完成设备维保工作。

迈瑞BeneVision N22监护仪电源板是整机供电核心部件，负责将交流输入转换为多路稳定直流电压，为主控板、显示屏、参数模块、风扇及内置电池提供供电与充电管理。板载过压、过流、短路保护电路，保障临床连续工作的供电安全，适配N22大屏监护整机功耗需求。

常见故障表现为设备不开机、指示灯不亮、无法充电、反复重启、间歇性黑屏等，多数由电容老化、元器件损坏引发。作为维修常用备件，采用模块化接口设计，拆装更换便捷，维修时需核对板件版本，保证输出电压正常，修复后可恢复监护仪整机各项功能，是设备稳定运行的关键配件。

拆卸AC/DC电源板：

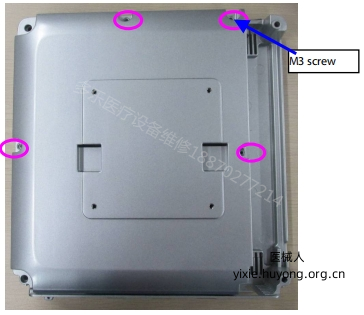

如图所示，松开并移除带有垫片的四个M3X6十字沉头平头螺丝，并拆下主机上盖。

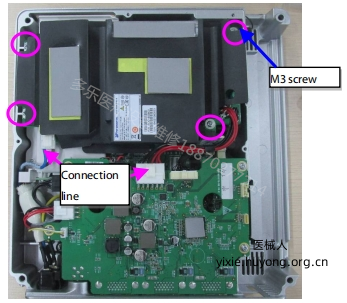

如图所示，松开并移除带有垫片的四个M3X6十字沉头平头螺丝，拔掉电源连接线，并取出AC/DC电源板。

以上是迈瑞N22监护仪拆卸电源板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
