迈瑞N19监护仪拆卸电源管理板

做监护维修的同行，经常会碰到迈瑞N19监护仪开机异常、反复重启、供电不稳这类棘手故障，很多时候排查电源适配器、电池都找不到问题，根源往往藏在电源管理板上。这块板子属于整机供电中枢，藏在设备机身内部，不容易被优先检查，一旦出现虚焊、元件老化，就会引发各类供电类疑难杂症。今天就聊聊迈瑞N19监护仪电源管理板，讲讲它的核心作用，帮大家快速定位供电相关故障。

迈瑞N19监护仪电源管理板是整机的供电调度核心，主要负责外接适配器供电与内置电池供电之间的切换管理。它一方面接收外部电源输入，降压稳压后，为主板、显示屏、各类信号采集模块分配多路稳定电压，保障各模块正常运转；另一方面管控电池的充电、放电逻辑，实现电池充放电保护，防止过充过放损伤电池。同时它还承担供电状态信号反馈，向主机上报适配器接入、电池电量、供电异常等信息，设备弹出电量告警、供电报错大多和它相关。板子元器件老化、焊点脱焊，会造成不开机、反复重启、电池不充电等故障，是维修迈瑞N19监护仪时重点检测的配件。

拆卸DCDC电源管理板：

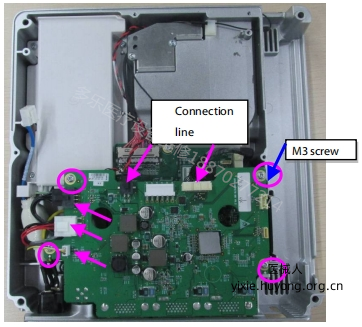

如图所示，松开并移除带有垫片的四个M3X6十字沉头平头螺丝，并拔下电源连接线。

如图所示，松开并移除六颗小型M3X6盘头螺丝，并取出DCDC电源管理板。

以上是迈瑞N19监护仪拆卸电源管理板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
