迈瑞N19监护仪移除电池板

做监护维修的朋友应该都遇到过迈瑞N19监护仪电池相关故障：机器不蓄电、插电才能开机、电池报错弹窗，很多时候需要把整机电池板拆卸排查。迈瑞N19监护仪的电池板藏在机身内部，并不是简单拔掉后盖电池就完事，移除这块电池板需要熟悉内部走线与卡扣结构，盲目硬拆很容易扯坏排线、划伤电路板。今天我们就聊聊迈瑞N19监护仪电池板，讲讲它在整机里承担的角色，帮大家快速理解这块配件的实际价值。

迈瑞N19监护仪电池板是设备供电体系的核心组件，主要负责电池充放电管理、电压检测、供电切换。外接交流电源接入时，电池板控制锂电池组安全充电，实时监测电池电压、温度，防止过充过热，规避电池损坏风险；市电断电瞬间，它会无缝切换到电池供电模式，保障监护仪持续工作，不会中断病人生命体征监测。同时它负责上报电池状态，把剩余电量、电池故障信息传递给主机主板，屏幕上显示电量图标、电池报错提示，都由它完成信号交互。电池板还具备保护电路，出现过流、短路、欠压时自动切断回路，保护整机电路不受损伤。一旦电池板老化损坏，会出现充不进电、续航骤降、无故掉电、开机报错，即便更换全新电池，设备依旧无法正常蓄电，这时就需要拆卸移除电池板进行检修或者更换，是监护仪不间断运行不可或缺的关键配件。

拆卸电池板：

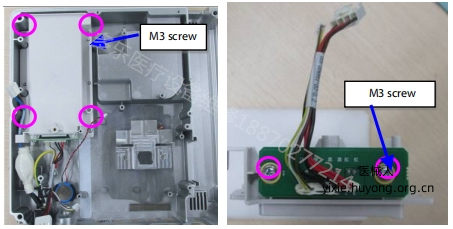

如图所示，松开并卸下带有垫圈的4颗M3X6十字凹槽盘头螺丝，并取出电池腔组件；再卸下2颗带有垫圈的M3X6十字凹槽盘头螺丝，并取出电池板。

以上是迈瑞N22监护仪拆卸电池板图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，扫描下方二维码添加客服微信获取。
