迈瑞 DP-6600 超声仪拆卸后壳

作为基层医疗机构、门诊及宠物临床高频使用的便携式超声设备，迈瑞DP-6600凭借稳定的全数字成像性能、双探头接口配置和耐用的机身设计，成为性价比极高的经典机型，长期服役于各类临床筛查场景。设备长期高频使用后，极易出现内部积灰、散热不良、接口松动、线路老化等问题，引发图像卡顿、探头识别异常、开机故障等常见隐患。而设备深度维护、故障排查、清洁保养的第一步，便是规范完成后壳拆卸作业。今天我们以实操视角，全程拆解迈瑞DP-6600超声仪后壳拆卸流程，细化操作要点、规避拆装误区，给医工维修人员、设备运维从业者一套安全、标准、可直接复用的实操教程。

后盖拆卸：

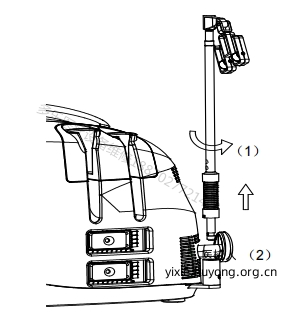

1.拆卸传感器电缆挂钩。

A、将换能器电缆钩顺时针旋转到底;

B、向上取出换能器电缆挂钩。

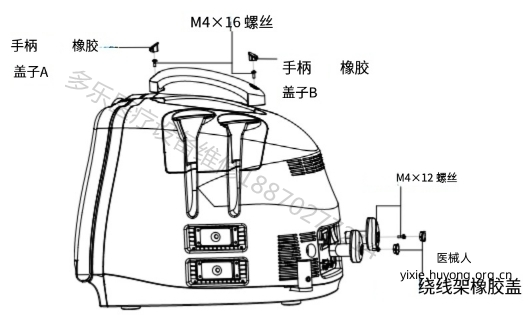

2.移除手柄和卷绕架。

A.拉出手柄橡胶盖A&B和卷线架橡胶盖;

B.拆下两个M4x16固定螺丝，然后取出把手

C.拆下两个M4x12固定螺丝，然后取出卷线架

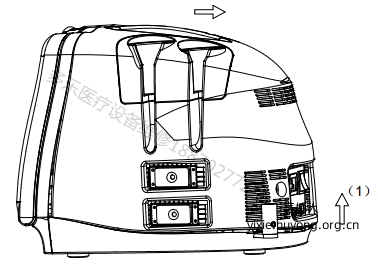

3.拆卸后盖。

A.强行抬起后盖的尾部;

B.向后移动后盖以移除它。

以上是迈瑞DP-6600超声仪拆卸后壳图解，若想要《Mindray_Ultrasound_DP-6600_Digital_Ultrasonic_Diagnostic_Imaging_System_Service_Manual.pdf》，扫描下方二维码添加客服微信获取。
