迈瑞DP-6600超声仪拆卸机柜后盖

迈瑞DP-6600作为基层医疗机构常用的超声诊断设备，长期运行后易出现散热积灰、线路松动、内部配件故障等问题，而机柜后盖拆卸是设备深度清洁、故障检修、配件更换的基础操作。不同于普通家电拆解，医用超声设备结构精密、内部排线与风扇组件集中，拆装容错率极低，暴力操作极易损坏机身卡扣、内部线路及精密元器件。今天就给大家拆解迈瑞DP-6600超声仪机柜后盖标准化拆卸流程，规避维修误区，合规安全完成设备拆机作业，适配医院设备科日常运维、第三方维修实操参考。

迈瑞DP‑6600超声仪机柜后盖是整机的重要防护壳体配件，采用高强度工程材质打造，依靠多组螺丝固定于设备机柜尾部。主要用于防护主机内部主板、IO板、电源模块等核心电路板，阻挡灰尘、碎屑进入机柜内部，降低电路板积灰短路故障风险，保障设备内部元器件安全稳定运行。

后盖预留规整散热开孔，配合整机风道完成热量排出，避免内部硬件高温降频，维持超声设备长时间连续工作的稳定性。拆卸该机柜后盖，即可开展内部板卡检修、线缆整理、故障排查等维修操作，是设备维保拆解的第一道组件。配件老化变形、卡扣断裂、外壳破损会直接影响防尘散热效果，需要及时更换适配备件，保障整机正常使用。

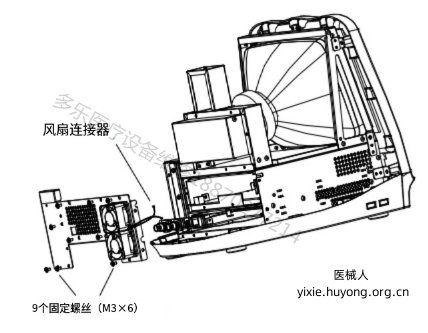

拆卸机柜后盖：

1.拆卸机柜尾板的组件;

2.断开后盖的风扇连接器;

3.拆下固定后盖的9颗M3X6螺丝，并取出后盖。

以上是迈瑞DP-6600超声仪拆卸机柜后盖图解，若想要《Mindray_Ultrasound_DP-6600_Digital_Ultrasonic_Diagnostic_Imaging_System_Service_Manual.pdf》，扫描下方二维码添加客服微信获取。
