迈瑞DP-6600超声仪拆卸电源板

迈瑞DP‑6600超声出现不开机、反复重启、开机黑屏，很多时候问题根源就在电源板。作为整机能量供给核心，电源板老化、电容损耗、接口氧化是高频故障点。今天我们就聊聊DP‑6600超声仪电源板的拆卸要点，拆解实操注意事项，同时看懂这块板卡的关键作用，给设备科、维修工程师做一份实用参考。

迈瑞DP‑6600超声仪电源板是整机供电核心部件，负责将外部交流输入转换为多路稳定直流输出，为主板、探头接口、显示模块、按键单元等内部组件提供适配工作电压。板卡集成整流滤波、稳压变换以及过压、过流、短路、过热多重保护电路，抑制电网电压波动干扰，保障超声长时间连续扫描工作稳定。设备出现不开机、开机黑屏、反复重启、随机掉电等现象，多数与电源板电容老化、元器件损坏、接口虚接相关。维修拆卸必须提前断电静置释放余电，做好防静电防护，拆卸时记好排线接口顺序，便于回装。该板属于可更换 FRU 备件，维修、备件贸易场景中，需严格核对板卡版本型号，保障整机匹配兼容。

电源板的拆卸：

1.拆卸机柜后盖组件；

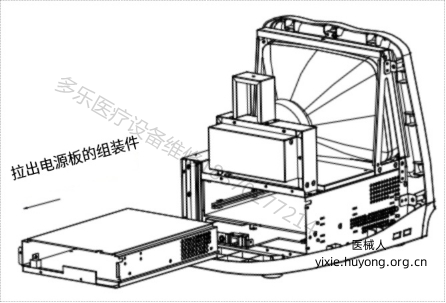

2.拉出电源板组件；

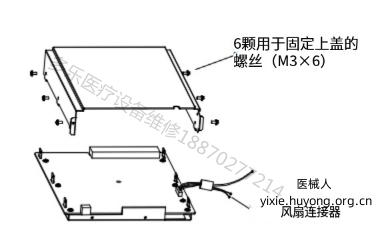

3.拆下固定电源盒上盖的6颗M3X6螺丝，打开上盖；

4.断开电源板的风扇连接器；

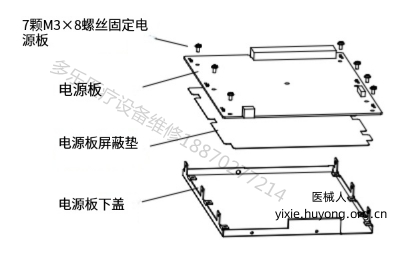

5.拆下固定电源板的7颗M3X8螺丝，并取出电源板；

以上是迈瑞DP-6600超声仪拆卸电源板图解，若想要《Mindray_Ultrasound_DP-6600_Digital_Ultrasonic_Diagnostic_Imaging_System_Service_Manual.pdf》，扫描下方二维码添加客服微信获取。
