迈瑞DP-6600超声仪拆卸主板和换能器板

很多医工小伙伴在维修迈瑞DP-6600超声仪时，最头疼的故障莫过于：探头无法识别、超声成像模糊、设备开机报错、信号传输中断。排查下来，90%以上的这类软性故障，都和主板主控异常、换能器板信号收发故障息息相关。作为设备信号传输、能量转换的核心载体，换能器板负责压电信号转化与探头适配识别，主板统筹整机运行数据，二者直接决定超声设备的成像质量与运行稳定性。但这两个部件拆装工序繁琐、排线接口精密，新手极易踩坑。本期手把手带大家完成迈瑞DP-6600主板、换能器板的无损拆装，全程规避易错点，看完就能上手实操！

迈瑞DP‑6600主板是整机的控制与数据处理中枢，搭载FPGA处理单元，统筹设备整机运行，完成超声回波数据运算、图像重建、参数运算、图像存储回放，协调键盘、显示、换能器板等各模块通信交互，支撑TSI组织优化成像功能，设备不开机、图像异常、功能报错多与主板故障相关。

换能器板（探头板）作为主机与超声探头的信号中转桥梁，提供探头接口供电，读取探头ID识别探头类型，生成发射脉冲激励探头发射超声波，接收回波微弱信号做预处理，实现双探头端口切换。该板故障常表现为无图像、探头识别失败、图像条纹噪点，属于便携B超高频维修备件，模块化设计便于维修更换，快速恢复设备临床使用。

主板和换能器板的拆卸：

1.拆卸后盖以取出尾板和背板的组件；

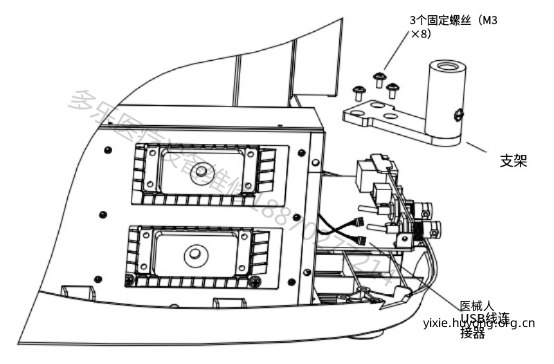

2.拆下固定传感器电缆挂钩支架的3颗M3X8螺丝，并取出支架。

3.移除USB线连接器；

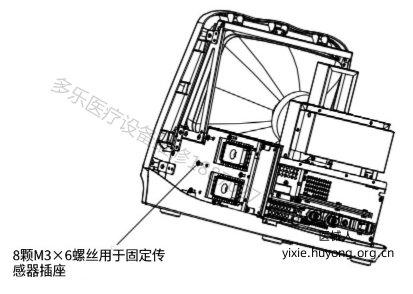

4.拆除固定支架的8颗M3X6螺丝和一颗固定主板的M3X6螺丝；

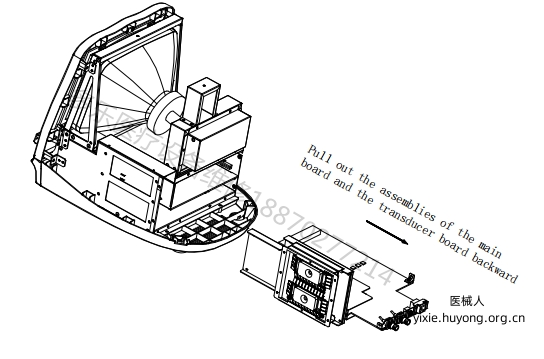

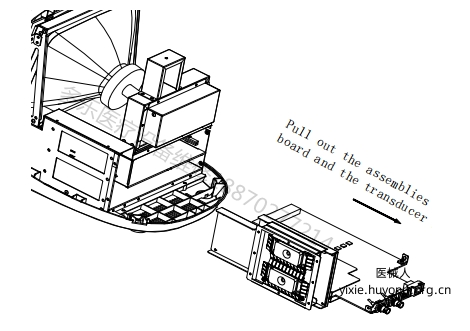

5.向后拉出主板和换能器板的组件；

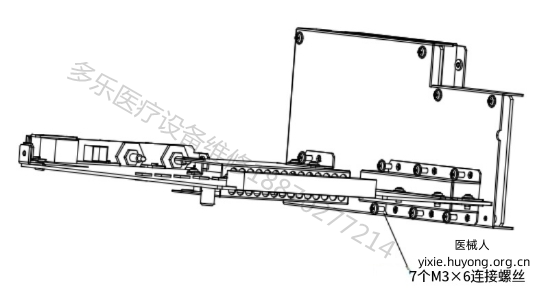

6.拆下连接主板和换能器板组件的7颗M3X6螺丝，并拆卸主板；

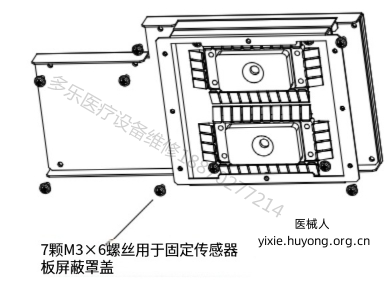

7.拆除固定换能器板屏蔽罩盖的8颗M3X6螺丝，

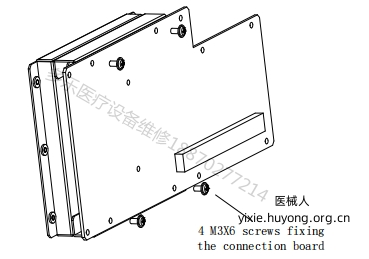

8.拆除固定传感器插座连接板的4颗M3X6螺丝，并移除传感器电路板;

以上是迈瑞DP-6600超声仪拆卸主板和换能器图解，若想《Mindray_Ultrasound_DP6600_Digital_Ultrasonic_Diagnostic_Imaging_System_Service_Manual.pdf》，扫描下方二维码添加客服微信获取。
