迈瑞DP-6600超声仪拆卸CRT、CRT调整板和连接板

不少医修师傅和医院设备科同仁反馈：修迈瑞DP-6600超声仪显示故障时，最难的不是故障判断，而是CRT、调整板、连接板的精准拆卸！很多机器出现图像失真、屏幕无显示、信号中断故障，明明锁定是显示板卡问题，却因为拆机不规范，导致排线折断、板卡固定卡扣破损、接口接触不良，越修故障越多。DP-6600的CRT组件与信号连接板结构紧凑，内外线路交错，非标准化拆装极易造成二次设备损伤。为解决大家的拆机难题，本期手把手拆解实操细节，完整分享迈瑞DP-6600超声仪三大核心部件拆卸步骤、注意事项与避坑要点，零基础也能看懂，快速搞定超声设备显示与信号故障维修。

主单元的CRT、CRT调整板和连接板的拆卸：

1.拆卸后盖以取出尾板和背板的组件;

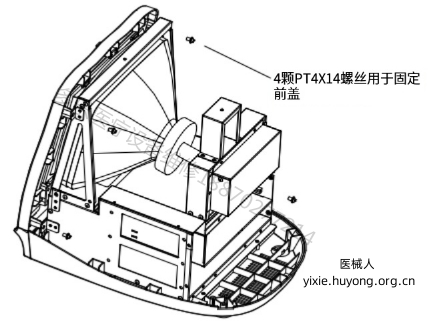

2.拆除固定前盖的4颗PT4X14螺丝;

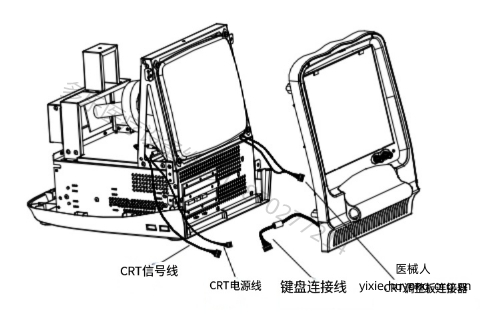

3.断开CRT信号电缆、按键连接线、CRT电源线和CRT调整板连接器;

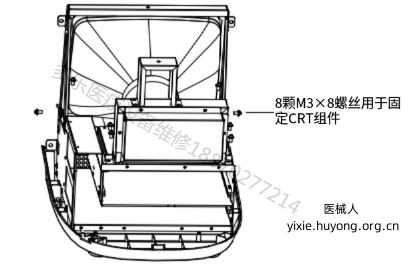

4.拆除固定CRT组件的8颗M3X8螺丝，并取出CRT;

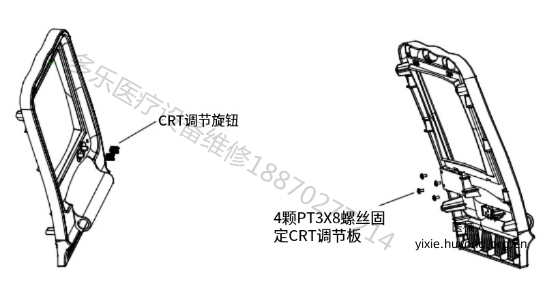

5.拆下CRT调节旋钮和固定CRT调节板的4颗PT3X8螺丝，然后移除CRT调节板;

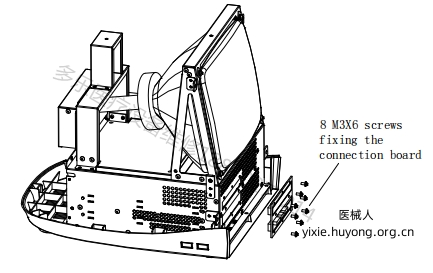

6.拆除固定主单元连接板的8颗M3X6螺丝，然后移除主单元的连接板。
