迈瑞T5监护仪拆卸电源模块组件图解

修迈瑞T5监护仪，电源模块出问题却不知咋拆？别愁！今天就给大伙带来超清晰的迈瑞T5监护仪拆卸电源模块组件图解，包你一看就会，轻松搞定维修第一步！

迈瑞T5监护仪的电源模块组件，堪称设备稳定运行的“能量心脏” 。从结构设计来看，其电源模块往往采用铸铝壳材质，这不仅起到良好的保护作用，稳固且坚实，能有效抵御日常使用中的轻微碰撞，还因良好的散热性能，确保模块在持续供电过程中不会因过热而影响性能。

功能上，该电源模块组件可将输入的交流电源，精准转换为监护仪各部件所需的直流电源，像常见的 +3.3V、+5.0V、+12V 等电压输出，为心电、呼吸、血氧等监测模块的正常运转提供稳定电力。在供电优先级方面，交流电源处于首位，接入交流电时，会自动切断电池输入，同时给电池充电；一旦交流电源断开，又能无缝切换至电池输入，保障监护仪工作不中断，确保在紧急抢救等关键场景下，设备能持续稳定监测患者生命体征，为医疗工作的连续性提供可靠支持 。

以下是迈瑞T5监护仪拆卸电源模块组件图解

1.拧下四个M3X12螺丝并拆卸电源模块组件。

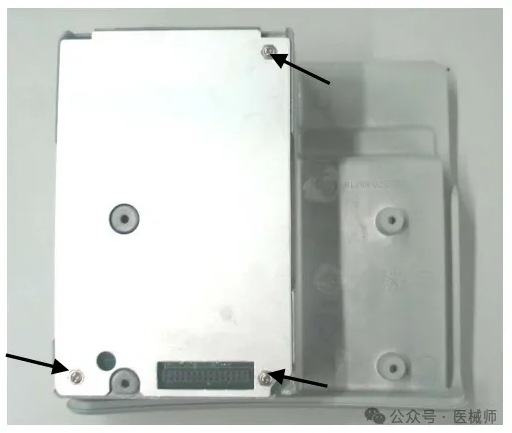

2.拧下三个M3X12螺丝并取下电源盖。

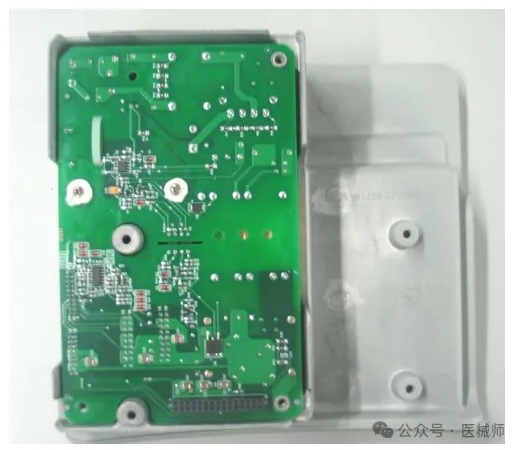

3.用小平头螺丝刀抬起电源板。然后，将其翻转过来。

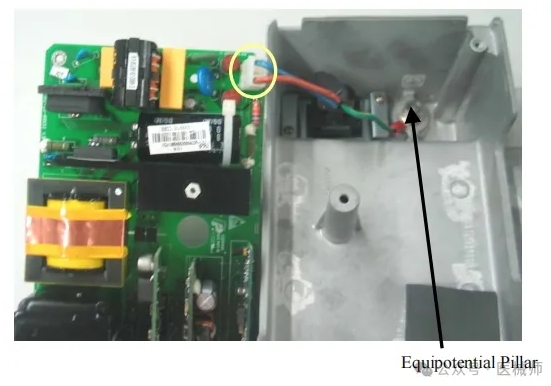

4.拔掉AC输入滤波器和电源板之间的电缆，然后拆下电源板。

注意:由于电源板可能粘附在绝缘体上，请小心不要在剥离时损坏电源板上的部件、连接器和电缆。

以上是飞利浦SureSignsVS2+监护仪移除NBP模块图解，若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》，欢迎扫描下方二维码，添加客服微信获取PDF。
