迈瑞PM-8000监护仪显示器图解

迈瑞PM - 8000是一款便携式多参数监护仪。它拥有高分辨率8.4”彩色TFT显示屏，最多可显示5通道波形 。能精准监测心电、无创血压、血氧饱和度、呼吸、体温、有创压等多项生理参数，还具备心律失常分析、起搏分析及ST段分析等功能。

其设计紧凑，有多种转运结构，方便在院前急救、院中转运等场景使用。内置电池，保障移动使用，且具备掉电存储功能，可保存重要监测数据。此外，还支持双屏显示与联网，便于医护人员远程监控与管理 。

迈瑞PM-8000监护仪显示器图解;

电源开关(2)位于前框的右四分之一处。当设备接通电源时，电源指示灯(4)和电池指示灯(3)亮起。当发生警报时，警报指示灯闪烁或亮起(1)。传感器的插座在右侧。记录器插座在左侧。其他插座和电源插头在背面。

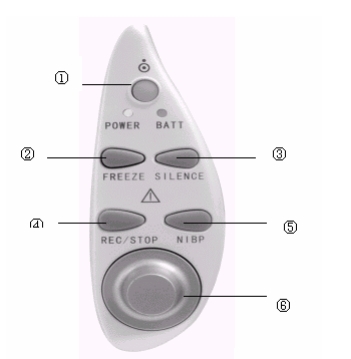

PM-8000的所有操作都可以通过使用屏幕底部的按钮和旋转旋钮来完成。按钮上方是其各自的名称。它们(从左到右):

1、电源：按此键打开/关闭显示屏。

2、冻结：在正常模式下，按以进入冻结模式，冻结屏幕上的所有波形。在冻结模式下，按以恢复波形刷新。

3、静音：按下暂停警报3分钟(可在ALARM SETUP菜单中选择)。按下此按钮超过1秒以禁用所有声音信号。(心跳、节拍、脉搏音调、按键声)，以及音频报警。一个符号!“时”在消息区域中显示。再次按下此键可恢复所有声音信号并移除“”符号。

注:如果在警报暂停/静音状态下出现新的警报，则暂停/静音状态将发生变化。有关特定规则，请参见“警报”章节。

注:警报是否会被重置取决于警报原因的状态。但是，按下静音按钮可以永久关闭心电图导联断开和SpO2传感器断开警报的音频声音。

4、记录/停止：按下以开始实时记录。记录时间设置在RECORD子菜单的RT REC TIME中)。在记录过程中按下以停止记录。在冻结模式下，按下以选择用于报告打印的波形。

5、开始：按压使袖带充气，开始测量血压。测量时，按下以取消测量并放松袖口。

6、旋转旋钮：这个旋钮可以用来选择和更改设置。通过顺时针、逆时针转动或按下旋钮，可以进行操作。

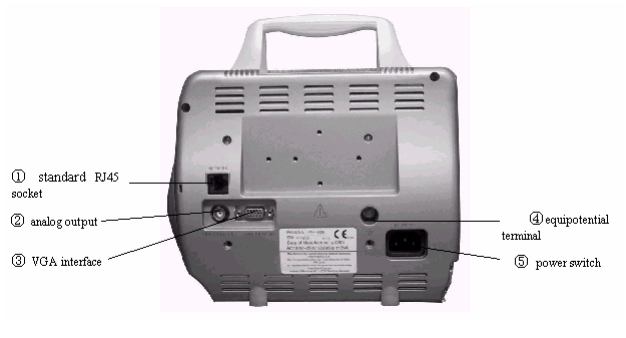

 1. 标准RJ45接口：用于网络连接，比如连接网线实现设备联网功能，像以太网通信，可用于数据传输、设备联网监控等 。

2.模拟输出接口：能输出模拟信号，可连接模拟设备，如连接模拟显示器、记录仪等，传输模拟视频、音频或其他模拟量信号 。

 3. VGA 接口：是一种视频接口，用于连接显示器、投影仪等显示设备，传输视频图像信号，让设备画面能在外部显示设备呈现 。

 4. 等电位端子：主要用于电气安全，将设备外壳等金属部件连接到等电位点，防止因漏电等情况使设备外壳带电，引发触电危险 。

 5. 电源开关：用于开启和关闭设备电源，控制设备的通电与断电 。
