迈瑞IMEC10监护仪上的详细图解

coco 1周前 (06-14) 阅读数 21 #监护仪

在医院的各个角落，医疗设备日夜守护着患者的健康。今天，咱们要聚焦的是迈瑞iMEC10监护仪。它看似普通，却在医疗一线发挥着至关重要的作用，堪称守护生命的“隐形卫士”。无论是急诊室里与死神的赛跑，还是病房中对患者病情变化的持续监测，iMEC10监护仪都能精准捕捉每一项生命体征数据。接下来，就让我们借助详细图解，深入了解这款监护仪的构造、功能与操作，探索它是如何在医疗领域大显身手的。

一、设备正面布局‌

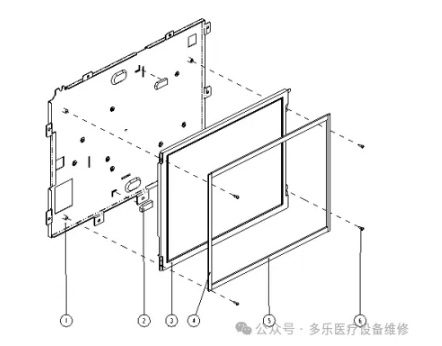

1、显示屏区域‌

10.4英寸彩色LCD屏幕（非触摸屏型号通过右侧旋钮操作），支持12导联ECG波形与趋势图同屏显示，报警信息分三级提示：红色闪烁（高危）、黄色慢闪（中危）、黄色常亮（低液位）。

大字体界面设计便于远距离观察，5°倾斜屏幕符合人体工学。

2、控制面板‌

右侧集成旋钮式主控键及背光按键（报警静音、打印、模式切换），报警灯采用多色LED设计，360°可见。

二、模块化接口设计‌

顶部插槽‌：

ECG接口支持3/5/10导联电极连接，SpO2模块采用抗运动干扰算法，NBP袖带接口支持成人/小儿模式切换。

侧边扩展槽‌：可选配EtCO2气体模块或心输出量监测模块。

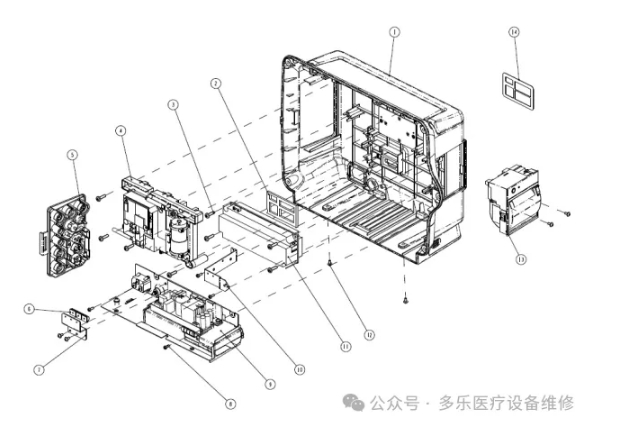

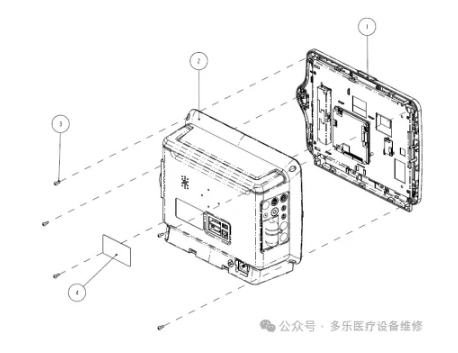

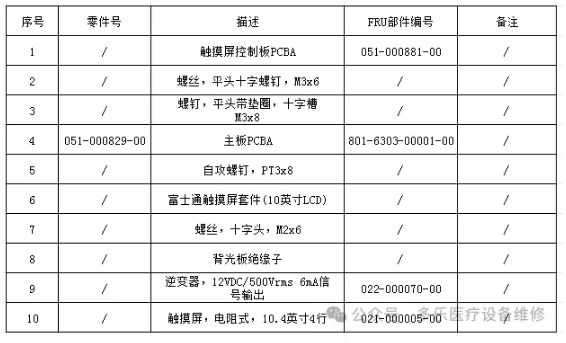

三、结构细节‌

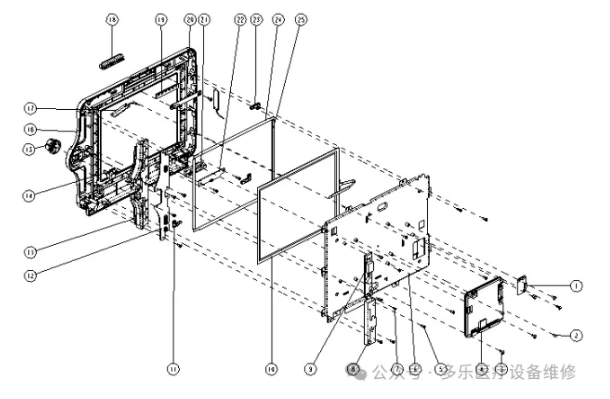

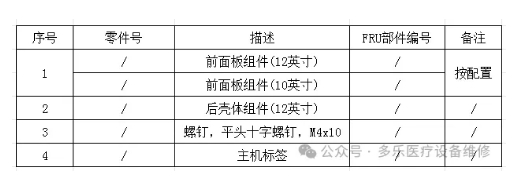

壳体‌：白灰双色ABS工程塑料，前壳LCD支架采用折弯限位设计，底部钣金件增强结构强度。
