迈瑞BeneView T5液晶显示屏拆卸图解
当迈瑞 BeneView T5 监护仪的液晶显示屏出现故障时,及时维修很关键。今天就为大家带来超实用的迈瑞 BeneView T5 液晶显示屏拆卸图解,手把手教您操作,一起来看看吧!
迈瑞 BeneView T5 的液晶显示屏,是这款多参数病人监护仪的关键交互与数据呈现部件。它采用 12.1 英寸彩色 TFT 材质,对角线尺寸恰到好处,放置于各类医疗场景中都能清晰可视 。
该显示屏分辨率达 800×600 像素,能细腻、精准地呈现病人的各项生命体征数据与波形,像心电、呼吸、血压等关键信息,医护人员可一目了然。在显示布局上,清晰划分出病人信息区、报警符号区、波形区以及参数区等,不同区域分工明确,便于医护人员快速获取所需信息 。例如在监测心率时,跳动曲线与数值会以醒目的形式展示在特定区域。
同时,此显示屏支持 8 通道波形显示,可同步展现多种生命体征的动态变化,为医护人员综合判断病情提供丰富依据。其亮度经过精心调校,在明亮的日间病房或光线较暗的夜间环境下,都能保证数据清晰可辨。部分场景下,医护人员能根据实际需求,通过操作界面调整显示屏的亮度、对比度等参数,以契合不同使用场景,助力高效医疗工作 。
迈瑞BeneView T5液晶显示屏拆卸图解:
注意:(1)、不要触摸LCD。 (2)、在尽可能无尘的环境中拆卸LCD。

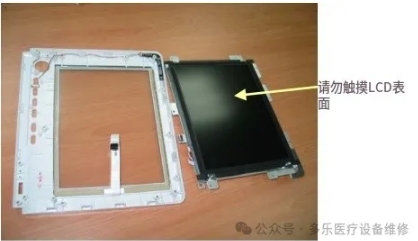

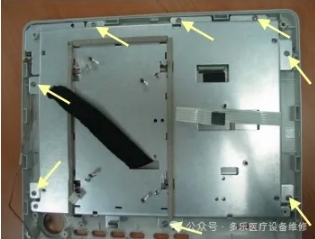

1、拧下八个M3X6螺丝,小心地取下LCD。不要触摸LCD 表面,防止灰尘污染。

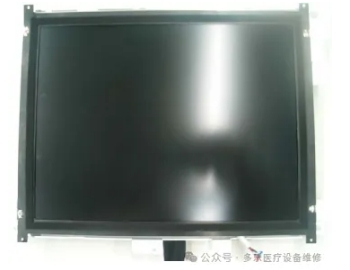

2、拧下屏幕盖下面的四个M3X6螺丝,然后拆下LCD。
以上是迈瑞BeneView T5液晶显示屏拆卸图解,想要迈瑞T5拆机手册PDF扫描下方二维码添加微信。
