卓尔M系列除颤仪拆卸打印机马达图解

在卓尔M系列除颤仪的整体架构中，打印机马达是保障设备数据记录功能稳定运行的关键动力部件。它驱动着打印机构的精准运转，将患者的生命体征数据、除颤操作记录等重要信息及时打印输出，为急救过程提供可追溯的纸质档案。因此，当打印机出现卡纸、打印模糊或无法打印等故障时，对打印机马达的检修或更换就显得尤为重要。而精准规范的拆卸步骤，是确保后续维护工作顺利开展的基础，既能避免因操作不当造成设备二次损坏，也能提高维修效率，保障除颤仪在急救场景中迅速恢复数据记录功能。

为顺利完成打印机马达的拆卸工作，提前准备好合适的工具至关重要。本次操作所需的 2 号十字螺丝刀，其规格与除颤仪内部固定电机支架等部件的螺丝完全匹配，能确保在拧动过程中精准施力，避免出现螺丝滑丝或损坏设备壳体的情况。精密小刀则可在处理粘连的胶带、分离线缆固定点等精细操作中发挥作用，其锋利的刀刃能在狭小空间内进行精准切割，同时最大限度减少对周边线缆和元件的损伤。聚酰亚胺胶带作为一种高性能绝缘材料，在拆卸过程中可用于临时固定松散的线缆、保护裸露的接口，防止其受到灰尘污染或意外碰撞，为后续的重新安装做好铺垫。

拆卸系统板、电池互连板和高压模块组件，是为了切断与打印机马达相关的电力供应和信号传输路径，确保在拆卸马达时不会出现触电风险或信号干扰。其中，高压模块组件由于可能残留电荷，在拆卸前必须严格按照设备操作规程进行充分放电，并佩戴绝缘手套操作，杜绝安全隐患。而拆卸传感器、打印头和电机电缆，以及系统互连板，则是为了彻底分离马达与其他部件的连接，消除拆卸过程中的线缆牵绊，让马达能够无阻碍地从设备内部取出。下面为您详细介绍拆卸打印机马达。

所需工具

・2号十字螺丝刀

・精密小刀

・聚酰亚胺胶带

操作准备

拆卸纸盘，将其拉出并向上按压纸盘后部的锁定卡舌。

拆卸前壳组件。

拆卸上壳组件。

拆卸系统板。

拆卸电池互连板。

拆卸高压模块组件。

拆卸传感器、打印头和电机电缆。

拆卸系统互连板。

若要重新安装拆卸打印机马达，请按相反步骤操作。

第 1 步：使用尖嘴钳，小心地向上抬起间隔块。

第 2 步：拆卸电机支架的固定螺丝。

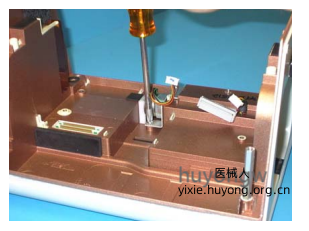

第 3 步：用螺丝刀撬动电机支架，将电机向上抬起。
