飞利浦X2监护仪拆机之更换主板图解

医疗设备的正常运转关乎生命安全，飞利浦X2监护仪主板故障不容忽视！

今天手把手教你拆解监护仪、更换主板，超详细图解一学就会，快收藏备用！

飞利浦X2监护仪主板，型号如M3002 - 68550 等，是设备稳定运行的核心枢纽。

它负责统筹协调监护仪各组件，像显示屏、传感器及数据处理模块等，

精准调控数据传输与设备运行指令。主板经专业生物医学技术部门严格检测、

清洁和翻新，符合制造商规范，能保障设备稳定运行。

此主板适配飞利浦IntelliVue X2（M8002A）及MP2（M8102A）等型号监护仪，

不过仅适用于序列号低于 DE 315xxxxx 的设备。其具备高效数据处理能力，

可快速分析并处理传感器收集的患者生命体征数据，保障监测数据的实时性与准确性。

同时，主板还内置多重防护机制，能有效应对过压、过流及短路等异常状况，

为监护仪长期稳定运转筑牢安全防线，是守护患者生命体征监测精准性与设备可靠性的关键部件 。

以下是飞利浦X2监护仪拆机之更换主板图解：

在更换主板时，监护仪必须重新加载相应的软件、选购选项和设置。

完成这些任务需要一款支持工具。有关如何加载软件、选项和设置的详细信息，请参阅《支持工具使用说明》文档。

1.移除电池。

2.移除手柄。

3.移除显示屏。

4.移除NBP泵组件。

5.移除电源板。

6.移除扬声器。

7.拆除NBP空气导管/仪器遥测(IIT)组件。

8.移除ECG同步脉冲输出连接器。

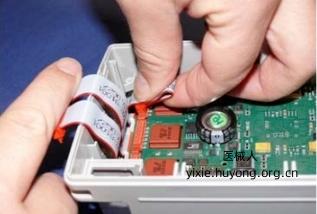

9.断开与测量相关的连接。轻轻拉动连接器并来回移动，小心地松开这些连接。

测量单元与主板之间的连接非常紧密，因此在松开时可能会遇到一些阻力。

10.通过将主板抬起到电源板连接的一侧来移除主板。

该外壳有两个塑料鼻状物。在提起主板时，务必确保其始终位于这些鼻状物下方，否则主板会卡住而无法取出。

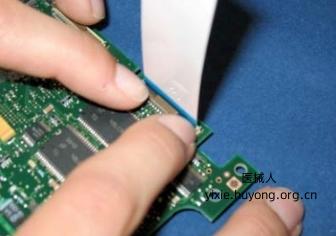

11.通过打开主板上的塑料闩锁来移除柔性电缆。在打开连接器时需格外小心，因为损坏的闩锁是无法更换的。

12.按照相反的顺序执行步骤1-10进行重新组装。

在重新插入主板时，确保它放置在塑料鼻之前并按压。
