日本光电TEC-7621C除颤仪作为急诊急救的重要设备，其性能精准度直接关系到救治效果。而测试负载板在设备校准、性能检测中扮演着关键角色，可当需要对设备内部核心部件检修或更换负载板时，移除测试负载板就成了不少维护人员的棘手事。

是不是你也遇到过这样的情况：想拆测试负载板却找不到合适的发力点，担心用力不当损坏接口，或者不确定拆卸顺序导致部件受损？其实，正确移除测试负载板是确保后续设备维护、校准工作顺利开展的基础。今天这篇文章，就聚焦日本光电TEC-7621C除颤仪测试负载板的移除技巧，帮你轻松搞定这一关键操作。

日本光电TEC-7621C除颤仪的测试负载板是设备性能校准与检测的核心部件。它能模拟人体负载阻抗，为除颤仪输出能量的精准性提供测试基准。在设备日常维护和定期校验中，通过负载板可检测除颤能量、充电时间等关键参数是否达标。

该负载板采用精密电子元件组合设计，阻抗调节精准稳定，能适配不同能量档位的测试需求。其表面设有清晰的接口与标识，方便与主机连接。同时，负载板具备良好的绝缘防护性能，确保测试过程安全可靠，为除颤仪的精准救治提供坚实保障。

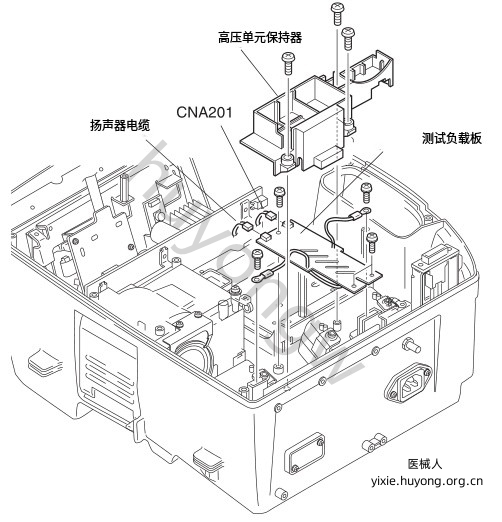

以下是日本光电TEC-7621C除颤仪移除测试负载板：

警告：高压电容能够储存致命的能量量。务必在接触仪器中的任何高电压组件(高压电容、高压变频组件、继电器单元、手柄插口或手柄)之前先将其放电。

1.拆卸电池组、存储卡和下壳。

2.拆卸电源板。

3.拆卸主机架和主板。

4.拆除高压变频组件。

5.拆卸高压电容和继电器单元。

6.拆下带有弹簧垫圈的三个M3平头螺钉并移除高压单元支架。

7.断开CNA201电缆(到主板)和扬声器电缆与测试负载板的连接。

8.拆除测试电极板上的两个带垫圈和弹簧垫圈的M3平头螺钉。

9.拆除带有垫圈和弹簧垫圈的两个M3平头螺钉，并移除测试负载板。
