日本光电TEC-7631E除颤仪拆卸主板

在每一次紧急除颤的关键时刻，日本光电TEC-7631E除颤仪的主板都是幕后的 “指挥核心”。它掌控着能量输出的精准调控、生命参数的实时反馈，更是设备安全运行的 “第一道防线”。一旦主板出现接触不良、元件损耗等问题，不仅会导致设备报错停机，更可能在抢救中造成无法挽回的后果。

对于医疗设备维护从业者来说，主板的规范拆卸是开展深度检修的第一步。无论是清洁除尘、故障排查，还是元件更换，都离不开科学的拆卸流程。今天这篇指南，我们将聚焦主板拆卸的关键细节，帮你避开操作误区、降低设备损伤风险。跟着步骤走，让核心部件的维护更专业、更高效！

以下是日本光电TEC-7631E除颤仪拆卸主板：

当底壳组件被移除时，您可以移除主板。

1.断开以下电缆:

• CNA131柔性连接线:连接到LCD。

• CNA132连接线:连接到LCD逆变器板。

• CN221连接线:连接到键盘。

• CNA226连接线:连接到纸板(仅限TEC-7631系列)。

• CNA042连接线:连接到纸板(仅限TEC-7631系列)。

• CNP501连接线:连接到继电器。

• CNA051连接线:连接到继电器、电池组和电源板。

• CNA019 连接线:连接到打印机。

• CNA018 连接线:连接到打印机。

• CNPS03连接线:连接到高压变频器中的抬取线圈。

• CNA224 连接线:连接到继电器。

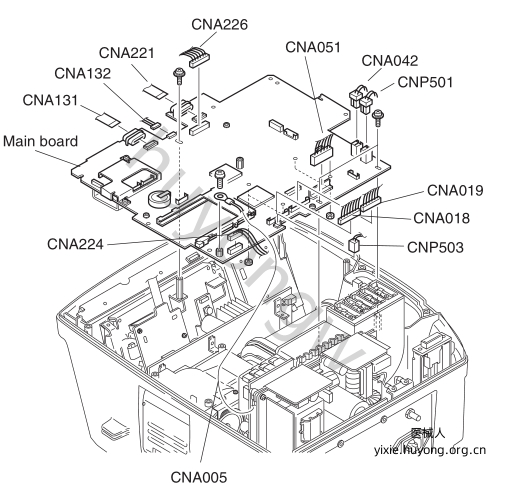

要从柔性电缆连接器上拆下柔性连接线，请使用小扁头螺丝刀和手指轻轻松开柔性电缆连接器的锁扣，如图中展开示意图所示。请务必小心，因为柔性电缆连接器很容易受损。

2.拆除一个M3平头螺丝、垫片和CNA005接地引线(连接到电源板)。

3.从主板上拆下三个M3螺丝。

4.拆卸主板。

以上是日本光电TEC-7631E除颤仪拆卸主板图解，若想要《Nihon-Kohden_TEC-7621_Defibrillator_-维修手册》，扫描下方二维码添加客服微信获取。
