日本光电TEC-5531除颤仪移除CPU板

拆解TEC - 5531 “核心中枢”：CPU板移除指南首发！日本光电这款经典除颤仪，CPU板与周边组件贴合紧密，移除前的准备工作尤为重要。本文从设备断电保护讲起，详解排线分离、固定螺丝拆卸的先后顺序，附关键部位高清图解，新手也能轻松掌握！

日本光电TEC-5531除颤仪CPU板，是该设备的“核心大脑”，肩负着数据处理与指令传输的关键使命。它如同设备的神经中枢，能快速处理患者生命体征数据，精准传达除颤、监测等操作指令，保障除颤仪稳定运行。

日常检修、部件更换或深度保养时，若CPU板出现故障或需升级，需进行专业移除与安装。操作需严格遵循设备结构逻辑，避免损伤精密元件，否则可能影响整机性能。作为除颤仪的核心部件，其性能直接关系到急救效果，是守护设备可靠运行、助力临床急救的重要保障 。

以下是日本光电TEC-5531除颤仪移除CPU板：

1.移除手柄、电池组、SD卡和下壳。

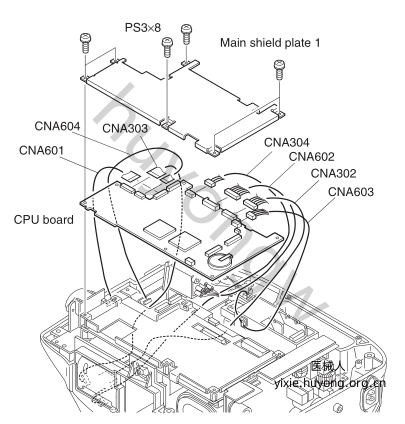

2拆下六个带有垫圈(PS)的M3x8平头螺丝，这些螺丝固定主屏蔽板到CPU板。

3.断开以下电缆:

CNA302连接线：连接到打印机

CNA304连接线：连接到高压板

CNA303柔性连接线：连接到LCD单元

CNA601柔性连接线：连接到KEY板

CNA602连接线：连接到手柄插头

CNA603连接线：连接到双相高压单元

CNA604柔性连接线：连接到起搏板(仅限TEC-5531系列)

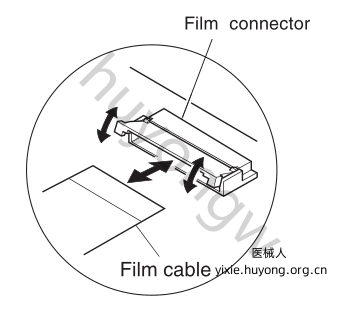

要从柔性连接线连接器上拆下柔性连接线，请使用一个小扁平刀片驱动器和手指轻轻松开柔性连接线连接器的锁扣，如图示放大图所示。请小心操作，因为柔性连接线连接器很容易损坏。

4.拆卸CPU板。

以上是日本光电TEC-5531除颤仪移除CPU板图解，若想要《Nihon_Kohden_TEC-5500_-_Service_Manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
