美敦力LIFEPAK 20e除颤仪如何安装显示屏

在急救场景中，美敦力LIFEPAK 20e除颤仪的可靠性至关重要，而显示屏的正常工作是设备稳定运行的基础。如果你的LIFEPAK 20e除颤仪需要更换显示屏，却对安装流程一头雾水，不妨跟着这篇指南学起来！我们会用通俗的语言、实用的技巧，带你掌握显示屏安装的核心要点，避开常见误区，确保安装后的设备符合急救标准，为生命安全保驾护航！

安装显示屏:

1.验证以下部件的状况，必要时进行更换:

高压板

显示屏接线

高压板接线

显示支架

热导垫，位于顶箱顶部内边缘

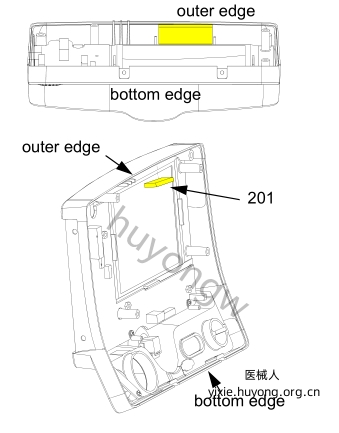

2.如有必要，可以替换导热垫片(201)。首先，剥离旧垫片，清除残留的粘合剂，然后将新垫片粘贴到顶壳内侧的上边缘上，确保其位于定位槽之间的中心位置。

注意:热传导垫必须平整地紧贴前壳的外边缘(越过前壳中定位槽的末端)。

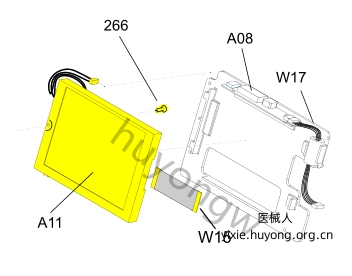

3.将卡扣铆钉(266)从显示屏背面穿过孔，并确保铆钉在正面膨胀。

4.如果更换A08高压板，则需要一个新的显示屏支架(47)。该显示屏支架已预先安装了粘接剂和显示屏泡沫片。

5.将显示屏放置在显示支架内。

6.将显示屏的电线连接到CN2处的高压板。将电线绕在显示器支架上的模制挂钩下。

7.将W17高压板接线连接到A08高压板，位于CN1处，并将铁氧体磁珠放入显示器支架的成型凹槽中。如果之前已断开连接，则将高压板接线P37连接到A05 UI板上的J37处。

8.将显示支架组件放置在机箱的前部位置上。(如果更换显示屏，在将其安装到机箱前部之前，请先取下透明的保护盖。)

注意:A08高压板必须与前壳上的热导垫(201)接触。

9.将两个接地线束(219)放置在顶部的两个螺丝(173)上。参考接地线束方向以确定其位置。

以上是美敦力LIFEPAK 20e除颤仪如何安装显示屏图解，若想要《Medtronic_Lifepak_20_-_Service_manualLP20维修手册.pdf》，扫描下方二维码添加客服微信获取。
