日本光电TEC-5500除颤仪移除测试负载板

各位医疗设备维护同仁，大家好！

日本光电TEC-5500除颤仪作为临床急救的重要设备，其测试负载板是保障除颤能量精准检测的关键部件。在设备校准、故障排查时，测试负载板的移除操作必不可少，但因其结构与连接线束较为精密，不少伙伴常面临 “接口识别难”“拆卸怕损坏”“复位易出错” 的问题。

今天，我们就聚焦TEC-5500除颤仪测试负载板的移除：从前期工具准备、安全断电要点，到线束分离技巧、部件取放注意事项，全程结合实操细节讲解。掌握这些内容，能帮你高效完成移除操作，为后续维护打下基础，快一起来学习吧！

日本光电TEC-5500除颤仪测试负载板，是保障设备能量输出精准性的核心部件，相当于除颤能量的 “检测校准站”。

它通过模拟临床实际负载场景，精准接收并检测除颤仪输出的电能，同时将数据反馈至主控系统，辅助判断能量输出是否符合临床标准，是设备校准、性能验证的关键环节。该负载板集成精密电阻、信号采集模块与连接接口，需与主板、能量输出模块精准对接，才能确保检测数据准确。日常维护中，需重点保护其接口触点与内部元件，避免因磕碰、受潮影响检测精度，进而保障除颤仪临床急救的可靠性。

移除测试负载板：

1.移除手柄、电池组、SD卡和下壳。

2.拆卸CPU板和主板。

3.移除侧盖。

4.拆除高压电容。

5.移除测试负载盖。

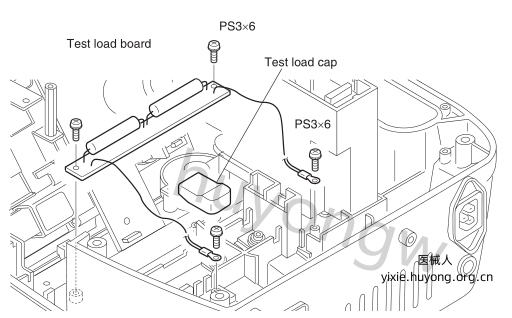

6.拆除两个带有垫圈(PS)的M3x6螺丝，这些螺丝将测试负载板电线的端子固定在上壳体上。

7.拆除两个带有垫圈的M3x6螺丝，这些螺丝将测试负载板固定在上壳体上。

8.移除测试负载板。

以上是日本光电TEC-5500除颤仪移除测试负载板图解，若想要《Nihon_Kohden_TEC-5500_-_Service_Manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
