日本光电TEC-5521C除颤仪移除主板

各位医疗设备维护同行，大家好！

日本光电TEC-5521C除颤仪是急诊、ICU的 “急救关键设备”，其稳定运行关乎患者生命安全。而在设备维护中，主板移除是核心环节 —— 操作对了，能高效推进检修；操作错了，易损精密部件、影响临床使用。

不少伙伴做主板移除时，常遇 “不会安全断电”“分不清线束接口”“怕拆后难复位” 等问题。今天我们针对性拆解全流程：工具准备、安全防护、关键步骤、避坑要点，均结合实操讲解。掌握这些，能让你主板移除更从容，快来学习！

日本光电TEC-5521C除颤仪主板，是设备的 “中枢神经”，承载着关键功能与数据处理任务。它集成了电源管理模块、信号传输接口、控制芯片等核心部件，不仅负责接收并解析操作指令，调控除颤能量输出，还能实时监测设备运行状态，保障除颤、监护等功能稳定发挥。主板上的线束接口对应不同组件，如电极板、显示屏、电池等，需精准连接才能确保信号通畅。作为设备核心部件，主板性能直接影响除颤仪的急救响应速度与运行稳定性，日常维护中需重点关注其清洁、防潮及接口完整性，避免因主板故障影响临床急救。

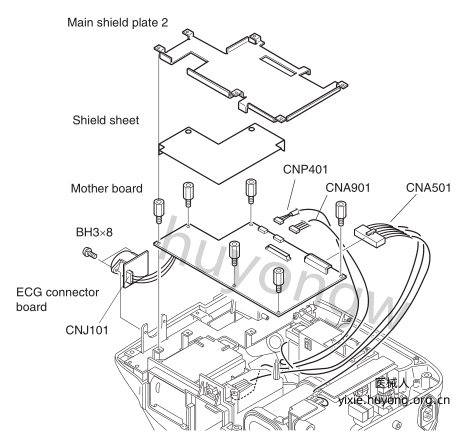

移除主板：

当CPU板被移除时，可以移除主板。

1.拆除主屏蔽板2和屏蔽板。

2.拆下六个M3x8垫片螺栓，这些螺栓将主板固定在上壳体上。

3.拆除两个M3x8绑带头螺钉(BH)，这些螺钉将ECG连接板固定在前壳上。

4.断开以下电缆:

CNA501电缆：连接到电池组、电源板和双相高压单元

CNP401电缆：连接到双相高压单元

CN9A001电缆：连接到打印机(REC-EXT板)

5.从上壳中取出主板。

以上是日本光电TEC-5521C除颤仪移除主板图解，若想要《Nihon_Kohden_TEC-5500_-_Service_Manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
