美敦力LIFEPAK 20e除颤仪安装打印机模块

在医疗急救场景中，每一份准确、及时的诊疗记录都可能关系到患者后续的治疗方案制定，而美敦力LIFEPAK 20e除颤仪作为急救领域的关键设备，其配套的打印机模块更是实现诊疗数据高效留存的重要一环。想必不少医护工作者或设备管理人员在日常操作中，都曾期待能快速、便捷地完成打印机模块的安装，让除颤仪在急救工作中发挥更全面的作用。今天，我们就聚焦美敦力LIFEPAK 20e除颤仪打印机模块安装，带大家解锁设备升级的关键步骤，助力医疗急救工作更顺畅、记录更精准！

警告!

可能会有电击和设备损坏的风险。请仔细遵循拆卸说明，以避免在拆卸过程中对电线造成电击或损坏。

注意:如果仅安装A12打印机，请从步骤9开始。

安装打印机模块:

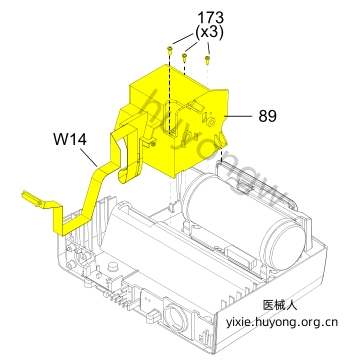

1.将W14打印机柔性电缆滑到W06心电图电缆下，并将打印机电缆沿底座右侧的导轨放置。

2.将打印机电缆连接器和4针电源电缆连接器穿过罩子上的大槽。

3.将四针电源连接器穿过罩子上的小孔。

4.将四针电源连接器连接到A03电源模块的J45，确保连接器位置正确。

5.将打印机罩(89)放置在底座中。

6.在打印机罩底部安装三个新的4-40x0.312螺钉(173)。

7.如果已移除，请将紧固件(225)压入打印机罩中以固定J45柔性连接器。

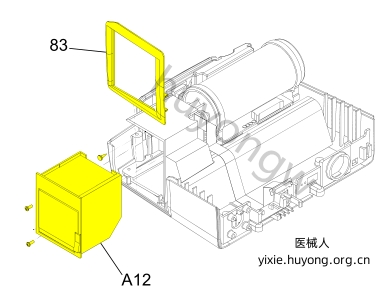

8.插入打印机边框(83)，确保其与底座齐平。

9.将W14打印机柔性电缆连接到打印机上的J1连接器。电缆应平放在打印机背面。

10.确保W14打印机柔性电缆位于两个固定螺丝之间。

11.将A12打印机滑入打印机罩。

12.拧紧A12打印机上两个捕捉到的螺丝。

13.将打印纸安装在A12打印机中并关闭打印机门。

14.安装其他配件。

15.安装前壳。

16.安装顶盖。

17.安装A07电池。

18.完成PIP。

以上是美敦力LIFEPAK 20除颤仪移除打印机模块图解，若想要《Medtronic_Lifepak_20_-_Service_manualLP20维修手册.pdf》，扫描下方二维码添加客服微信获取。
