Cardio - Aid 200B除颤仪移除主板

各位医疗设备维护同仁、医护工作者们，注意啦！Cardio - Aid 200B除颤仪作为急救场景中的 “生命守护者”，其稳定运行直接关系到患者的生命安全。而在设备维护与检修过程中，主板移除是一项至关重要且需精准操作的环节，操作不当不仅可能影响设备性能，更会延误急救工作。

想知道如何安全、规范地完成Cardio - Aid 200B除颤仪主板移除吗？后续内容将为大家详细拆解操作步骤、注意事项及常见问题解决方案，助力大家轻松应对设备维护难题，让 “生命守护者” 始终保持最佳工作状态！

Cardio - Aid 200B除颤仪主板作为设备的 “中枢神经”，是保障其精准完成急救任务的核心部件。从功能来看，它承担着信号处理、数据传输与指令执行的关键职责，既需接收操作面板的指令，精准调控除颤能量输出，又要实时采集设备运行数据，确保电极片连接状态、电池电量等信息稳定反馈。

在结构设计上，该主板集成了多个精密模块，包括能量控制模块、数据存储模块与故障诊断模块，各模块通过专用线路协同工作，形成高效的运行体系。其材质选用耐高温、抗干扰的工业级元器件，能适应急救场景中复杂的环境条件，保障设备在高负荷运转下的稳定性。

移除主板

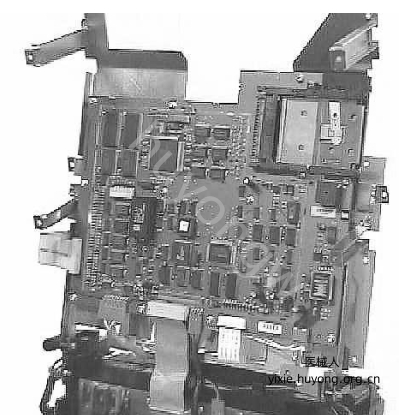

主板位于显示屏后面的金属框架上。

1.将Cardio-Aid®机箱放置在“开放服务位置”。

2.断开连接到主板的所有电缆。

3.拆下主板上的十一个Torx螺丝(3x6) 。

4.移除主板。

按相反顺序重新组装。

注意!

可能需要设置DIL开关和跳线。
