Cardio - Aid 200B除颤仪移除高压板

各位医疗同仁、设备维护伙伴们，注意啦！在 Cardio - Aid 200B除颤仪的日常维护与检修工作中，“移除高压板” 是一项关键操作，它不仅关乎设备后续维护的顺利开展，更直接影响操作过程中的安全问题。高压板作为除颤仪的核心部件之一，其移除操作有严格的规范和细节要求，一旦操作不当，不仅可能损坏设备，还可能带来安全隐患。

今天这篇内容，就为大家详细拆解高压板移除的全流程要点，帮你避开操作误区，确保每一步都安全、规范！

Cardio - Aid 200B除颤仪高压板是设备实现电击除颤的核心能量传输部件，承担着将储能单元的高压电能稳定转化并传递至电极片的关键功能，直接决定除颤操作的有效性与安全性。

从结构来看，它采用多层绝缘防护设计，外层为耐高温绝缘材质，可抵御设备运行中的瞬时高温与电压冲击，内层则集成精密导电元件，确保电能传输损耗低、稳定性强，同时配备压力感应模块，能实时监测与电极片的贴合状态，避免因接触不良导致的能量浪费或局部电击风险。

在安全层面，高压板设有双重过压保护机制，当检测到电压异常时会自动切断能量输出，防止设备损坏与人员误伤。此外，其表面标注的清晰操作标识与更换周期提示，为维护人员规范操作提供了直观指引，是保障除颤仪长期可靠运行、降低维护故障的重要组成部分，日常需严格遵循规范进行检查与更换，避免因部件老化或损坏影响设备性能。

移除高压板

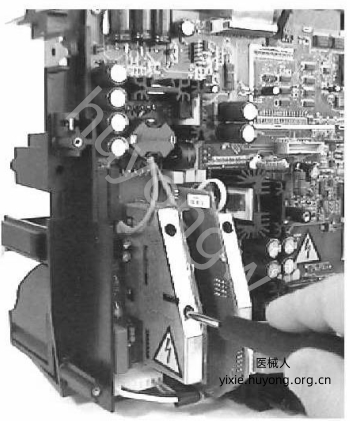

高压板位于Cardio-Aid®机架的前面，显示金属框架后面。

1.将Cardio-Aid®机架放置在安全位置。

2.松开通过高压板金属屏蔽罩上的槽口可触及的两个Torx螺丝。

注意!

螺丝是固定的，不会掉出来。注意!小心不要损坏金属屏蔽内的组件。

3.移除高压板，注意不要损坏连接器。

按相反顺序重新组装。
