日本光电ECG-9620心电图机移除电源板

 医疗人必看！日本光电ECG-9620作为临床常用的心电图机，稳定运行离不开核心部件的维护 —— 电源板作为 “动力心脏”，其拆卸操作直接影响设备检修效率与安全性。

无论是设备故障排查、配件更换，还是日常保养维护，正确移除电源板都是关键第一步！担心操作不当损伤设备？害怕步骤遗漏导致隐患？别急，这篇超详细实操指南，带你一步步解锁规范流程，避开常见误区，让技术小白也能轻松上手～ 接下来的干货内容，建议收藏转发，以备不时之需！

日本光电ECG-9620心电图机电源板，是设备稳定运行的 “动力核心”，承担着将外部市电转化为设备各模块所需稳定电压的关键职能，直接影响心电图机的供电可靠性与检测数据准确性。

该电源板采用适配ECG-9620机型的专用设计，集成电压转换、过载保护等功能模块，结构紧凑且与设备内部电路精准匹配，确保供电高效且安全。其性能稳定，能适应临床常见的电网电压波动，为设备持续输出高质量电力。在日常维护中，需注意避免静电损伤、防止灰尘堆积，若出现供电异常，需优先排查电源板状态，保障设备正常临床使用。

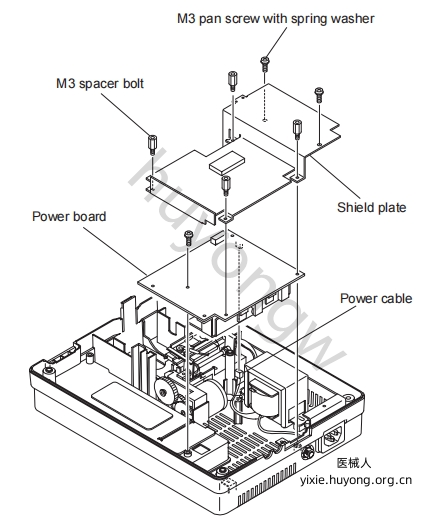

拆卸电源板：

1.从下壳拆卸电池和上壳。

2.拆卸ECG控制板。

3.拆下两个带垫圈的M3盘头螺钉和四个用于将屏蔽板固定到下壳体的M3间隔螺栓，并移除屏蔽板。

4.拆下固定电源板与下壳的M3平头螺钉(带垫圈)，并移除电源板。

5.断开电源板上的电源线。

以上是日本光电ECG-9620心电图机移除电源板图解，若想要《Nihon_Koden_Cardiofax_ECG-9620_-_Repair_manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
