日本光电ECG-9620心电图机移除按键板和液晶显示屏

医疗设备人注意！日本光电ECG-9620心电图机的按键板是操作指令的 “传递中枢”，液晶显示屏则是数据结果的 “可视化窗口”，这两大部件的正常运作直接关系到设备的临床使用效率。

当遇到按键失灵、屏幕花屏或故障检修时，正确移除按键板与液晶显示屏是关键第一步！担心操作不当损坏精密部件？害怕找不到拆解要点走弯路？别慌！这篇超实用实操指南，将手把手教你规范移除流程，避开常见操作误区，哪怕是新手也能轻松掌握～ 建议收藏转发，后续维护设备用得上！

日本光电ECG-9620心电图机的按键板与液晶显示屏，是设备操作与数据呈现的核心组件。按键板作为 “指令中枢”，集成了开关机、参数调节、记录控制等功能按键，按键反馈灵敏，适配设备操作逻辑，医护人员通过它快速下达操作指令，保障诊疗流程顺畅。

液晶显示屏则是 “数据窗口”，采用高清晰度显示面板，能精准呈现心电图波形、患者信息、检测参数等关键内容，屏幕亮度与对比度可调节，适配不同临床环境查看需求。二者与设备主体电路精准适配，协同工作，直接影响设备操作便捷性与检测数据可读性，是保障临床高效诊疗的重要部件。

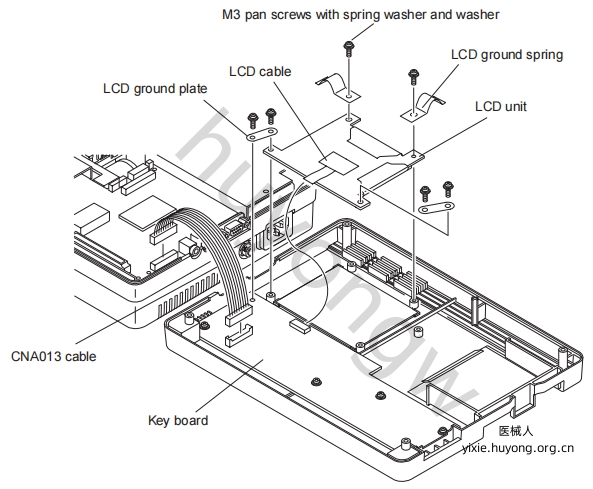

拆卸按键板和显示屏：

1.从下壳体中拆卸电池组和上外壳。

2.断开CNA013电缆与按键板的连接。

3.松开连接器锁并断开LCD线缆与按键板的连接。

4.拆下六颗M3平头螺钉，带弹簧垫圈和垫片，用于将LCD单元固定在上壳体，并拆卸LCD单元、两个LCD接地弹簧和两个LCD接地板。

5.拆下固定按键板与上壳的四个M3平头螺丝，带弹簧垫圈和垫片，并移除按键板。

以上是日本光电ECG-9620心电图机移除按键板和液晶显示屏图解，若想要《Nihon_Koden_Cardiofax_ECG-9620_-_Repair_manual维修手册.pdf》，扫描下方二维码添加客服微信获取。
