移除主板

注意：在更换主板后，必须使用支持工具执行触摸屏校准。

注意：在更换主板前，请使用支持工具从显示器中检索状态日志。归还有缺陷的主板时，请附上状态日志打印件。

1.移除预测温度组件。

2.分离监护仪的前壳和后壳。

3.移除短距离无线电接口。

4.移除IIT模块或802.11床边适配器及其支架。

5.移除电源板。

6.移除系统接口板。

7.移除打印板。

8.移除Microstream CO2模块。

9.移除测量模块。

10.从主板上拔下扬声器线缆。

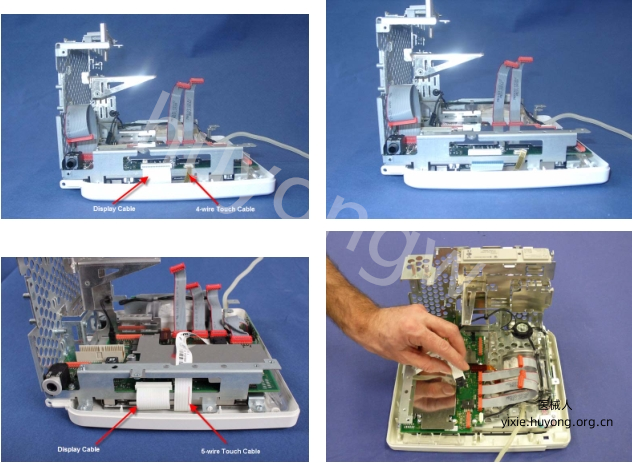

11.从主板上拔下触摸屏和显示屏连接线。通过向前拉动连接器锁定机制来解锁连接器锁。

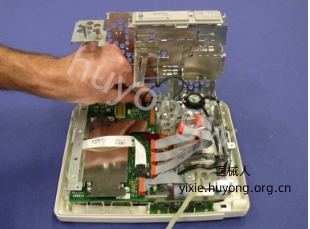

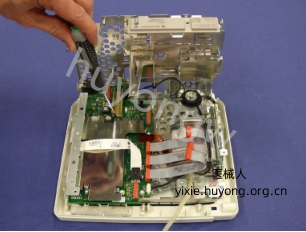

12.拧下三颗螺丝并从主板上取下金属板。

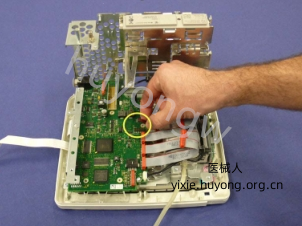

13.小心地从主板上拔下NBP模块连接线，握住连接线的两侧并轻轻向上拉。

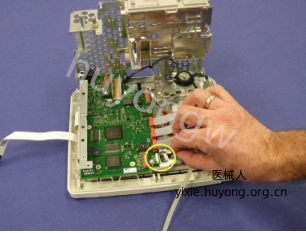

14.小心地从主板上拔下高压板连接线。

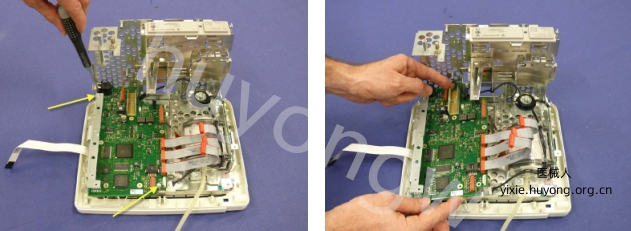

15.拆除固定主板的剩余螺丝。然后取出主板。

16.重新组装时，请按相反顺序执行上述步骤。

重新组装注意事项:

首先用未用于金属板的两颗螺丝重新安装主板。当将金属板重新安装到主板上时，不要过度拧紧螺丝。

确保显示屏和触摸线缆已正确插入，且固定卡扣已锁定。

注意：当主板被更换后，您需要在之后执行NBP精度检查。
