飞利浦MP5监护仪移除二氧化碳模块

临床监护中，CO₂监测（呼气末二氧化碳监测）是评估患者呼吸状态的“关键指标”，而CO₂监测模块作为监护仪的核心外设，一旦出现故障直接导致数据失真、报警异常，严重影响麻醉、重症患者的诊疗安全！不少维修同行反馈，CO₂模块易因气路堵塞、传感器老化、校准偏差引发故障，且其内部结构精密，拆卸维护需掌握专属技巧。今天这篇技术干货，聚焦CO₂监测模块的核心原理与维修要点，帮你快速排查各类常见问题，保障设备监测精准度！

CO₂监测模块是监护仪核心监测组件，采用红外光谱吸收技术，适配主流监护仪（如飞利浦、迈瑞等系列），尺寸约100×70×50mm，集成气路接口、红外传感器、信号处理单元及校准芯片。核心功能为实时采集患者呼气末CO₂浓度、呼吸频率，通过数据转化输出精准数值与波形。模块配备防堵塞气路设计、长效红外光源及自动校准功能，具备响应速度快（≤200ms）、抗干扰能力强、稳定性高的特性。其气路密封性、传感器灵敏度直接影响监测精度，是维修中重点检测项——常见故障含气路堵塞、传感器漂移、供电异常，需定期清洁气路、校准传感器以保障临床使用可靠性。

拆卸Microstream CO2模块：

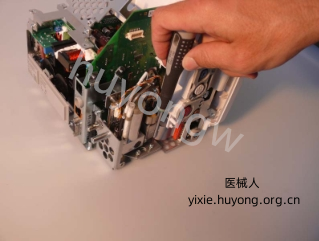

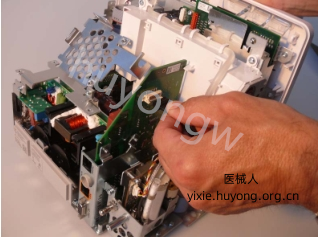

1.分离监护仪的前壳和后壳。

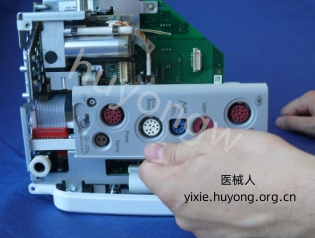

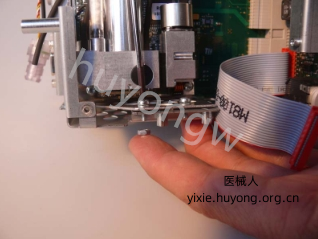

2.从底部向上翻转，如图所示，取下测量块盖。

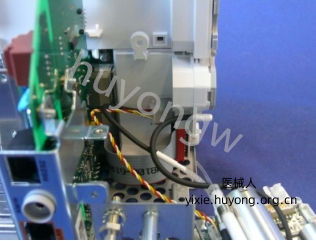

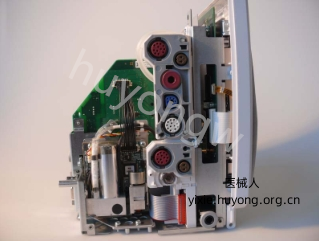

3.根据您的前端1和2步骤，您的监护仪现在应该看起来像这样。

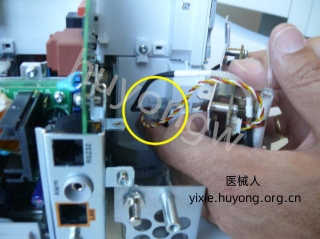

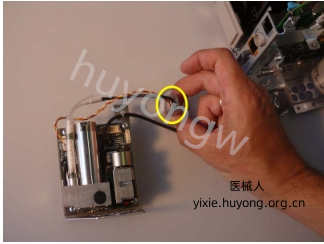

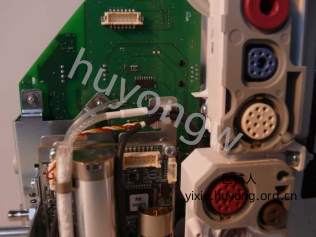

4.如果尚未完成，请拔掉CO2板与系统接口板之间的电缆。将电缆的另一端从CO2板上拔下。

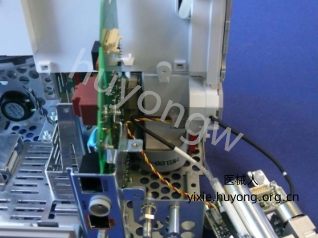

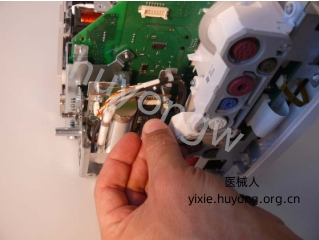

5.从支架上移除气管和电缆。

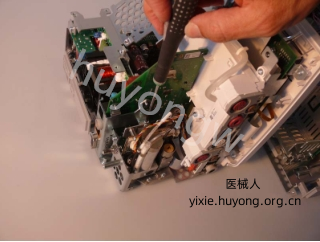

6.从系统接口板上拧下CO2支架。

7.将CO2支架从外壳上拆下。带有序列号前缀<DE748>的监测器还需使用螺钉/螺母组合来固定 CO2支架。请务必确保不丢失螺钉或螺母。带有序列号前缀DE748或更高版本的监测器已在外壳内预置了必要的螺纹，因此无需额外使用螺母。

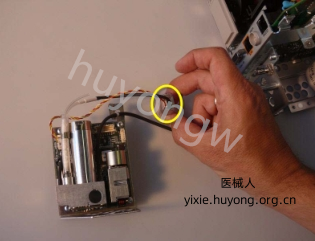

8.从步骤2外壳的CO2入口处移除CO2气管。

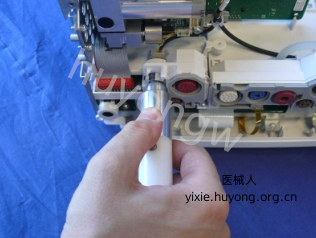

9.使用Luer移除器从步骤2外壳的插槽中取出CO2板连接器。

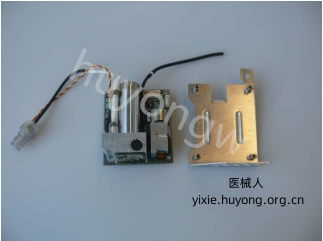

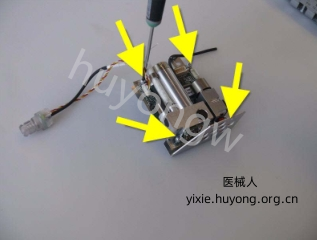

10.通过拆卸支架来从CO2板支架上移除CO2板。

重新组装提示:确保CO2连接器插入步骤2外壳的插槽中，彩色电缆朝向您。

11.通过按相反顺序执行上述步骤来重新组装。
